PowerFlex400变频器Auto/Manual功能的手动-关断-自动模

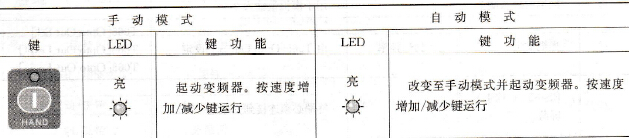

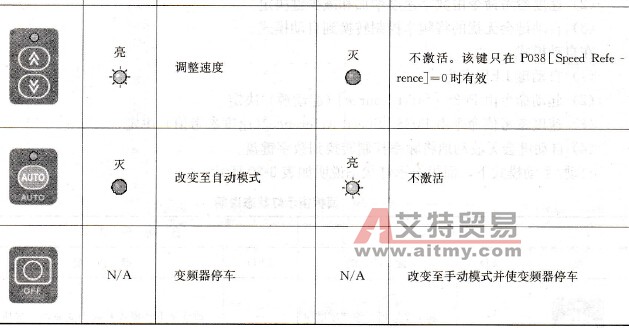

    手动-关断-自动( Hand-off-Auto Mode)模式    在手动模式：    (1)起动命令来自数字键盘start／hand键，速度参考值来自数字键盘速度增加与减少键。    (2)如果按下自动键，变频器输出频率为零，并将控制从手动模式转换到自动模式。    在自动模式：    (1)自动键LED发光。    (2)起动命令取决于P036[Start Source]（起动源）。    (3)速度参考命令取决于P038[Speed Reference]（速度参考值）。    (4) start/hand键无扰地将控制转换到数字键盘，同时将速度参考值转换到数字键盘。    (5)内置面板的停止键会停止变频器，并且变频器转换到手动模式。    手动一关断自动模式下，面板指示灯状态说明如表3-29所示。    表3-29    面板指示灯状态说明

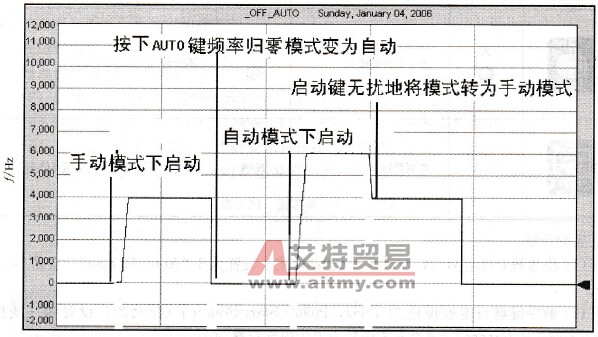

    实验步骤：    (1)将P042[AUTO MODE]（自动模式）设为1“Hand-Off-Auto”（手动-关断-自动模式）。    (2)数字键盘设定速度值为40Hz。P036[Start Source]（起动源）设置为三线控制，P038[Speed Reference]（速度参考值）设置为内部频率60Hz。    可以观测输出频率变化的时序如图3-108所示。
    图3-108    输出频率
