PowerFlex400变频器Auto/Manual功能的自动/手动模式

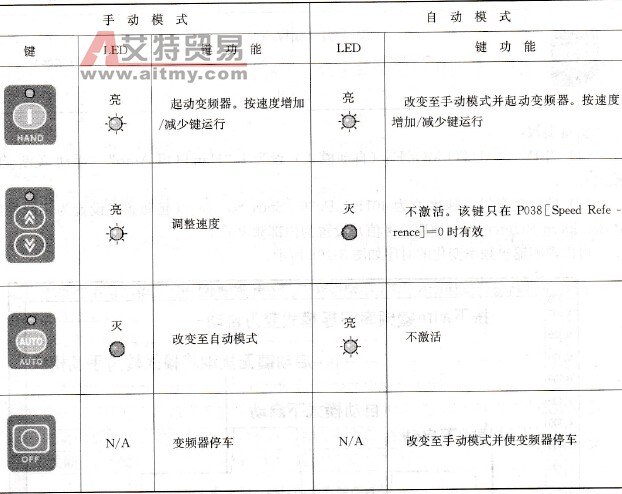

  自动/手动模式(Auto/Manual Mode)    在手动模式：    (1)起动命令由P036 [Start Source]（起动源）决定。    (2)速度参考命令由数字速度增加和减少键决定。    (3)自动键会无扰的将频率控制转换到自动模式。    在自动模式：    (1)自动键LED发光。    (2)起动命令由P036 [Start Source]（起动源）决定。    (3)速度参考值命令由P038 [Speed Reference]（速度参考值）决定。    (4)自动键会无波动地将频率控制转换到数字键盘。    自动/手动模式下，面板指示灯状态说明如表3-30所示。    表3-30    面板指示灯状态说明
    实验步骤：    (1)将参数P042[AUTO MODE]（自动模式）设置为3“Auto/Manual”（自动/手动模式）。    (2)数字键盘设定速度值为40Hz。P036[Start Source]（起动源）设置为三线控制P038[Speed Reference]（速度参考值）设置为内部频率60Hz。    可以观测输出频率变化的时序如图3-109所示。

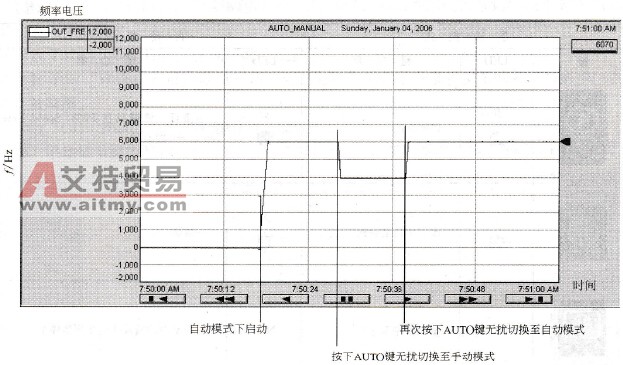

    图3-109    输出频率变化时序
