变频器功能预置的一般步骤

    (1)按模式转换键（MODE或PRG]），使变频器处于程序设定状态。    (2)按数字键或数字增减键（∧、∨、>>），找出需要预置的功能码。    (3)按读出键或设定键（READ或SET），读出该功能中原有的数据码。    (4)如需修改，则通过数字键或数字增减键来修改数据码。    (5)按写入键或设定键（WRT或SET），将修改后的数据码写入存储器中。    (6)判断：预置结束否？如未结束，则转入第二步，继续预置其他功能；如已结束，则按模式转换键，使变频器进入运行状态，电动机就可以开始起动运行了。    上述各步骤的流程如图4-33所示。

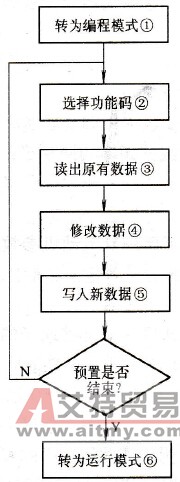

    图4-33    程序预置流程
