变频器简单安装技术方法

    ①用螺栓垂直安装到坚固的物体上，而且应从正面就可以看见变频器正面的文字位置，不能上下颠倒或平放安装。    ②变频器在运行中会发热，为确保冷却风道畅通，应按图3-2所示的空间安装（电线、配线槽不要通过这个空间）。由于变频器内部热量从上部排出，故变频器上部不要再安装别的电气设备。    ③变频器在运转中，散热片附近的温度可上升到90℃，变频器背面要使用耐温材料。    ④安装在控制柜内时，要充分注意换气，防止变频器周围温度超过额定值。柜体必须有足够的空间以确保内部变频器功率元件有充分的冷却。柜体进风口和出风口必须装配格栅，格栅的作用有3个。    a．引导空气流通、过滤空气中的灰尘。

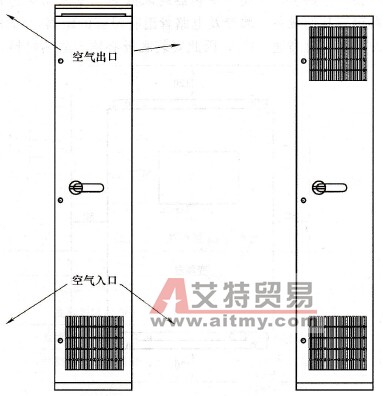

    图3-2    变频器柜体冷却方案    b．防止触碰到柜内的元器件。    c．防止水溅到柜内。    图3-2所示是典型变频器柜体冷却方案。空气入口在柜体底部，而空气出口在顶部。    ⑤将多台变频器安装在同一装置或控制箱里时，为减少相互的热影响，变频器最好横向并列安放。必须上下安装时，为了使下部的热量不影响上部的变频器，需按图3-3所示安装方法设置隔板，将两台变频器分割在独立的空间内。

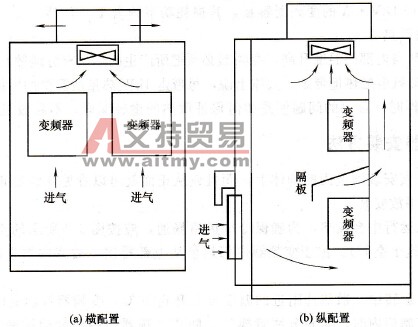

    图3-3    多台变频器的安装方法    ⑥变频器安装空间    变频器运行时，会产生热量。为便于变频器通风散热，变频器应垂直安装，不可倒置。安装时，要使变频器距离其他设备、墙壁及电路管道有足够的距离，如图3-4所示。变频器工作时，其散热片的温度有时高达90℃，因此安装底板必须为耐热材料。

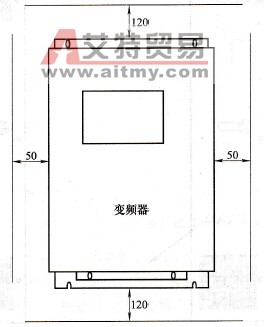

    图3-4    变频器的安装空间(单位：cm)
