变频器电流霍尔元件采样检测

    1．霍尔效应    把半导体芯片置于磁场的作用下，在一个方向上通入激励电流IH，则在其垂直方向上将感应出与磁场强弱成正比的电动势UH，称为霍尔电动势或霍尔电压。这种现象，称为霍尔效应，如图4-13a所示。

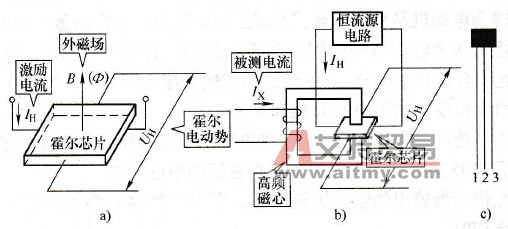

    图4-13    霍尔效应    a)霍尔效应b）霍尔效应的应用c）霍尔芯片    利用霍尔效应，可以很方便地测量电流。把一个线圈缠绕在高频磁心上，高频磁心的一侧开一个口，把霍尔芯片镶嵌在里面，将被测电流通入线圈，则被测电流Ix的大小，将决定高频磁心里磁场的大小，也就决定了霍尔芯片感应出的霍尔电动势UH的大小，如图4-13b所示。    常见的霍尔芯片有三个引脚，如图4-13c所示。    2．霍尔传感器    利用霍尔效应制成传感器时，必须有一个稳定的激励电流IH。因为霍尔芯片自身的电阻RH是很小的，所以只要在直流稳压电路中串联一个比RH大得多的电阻R1（R1>>RH），就可以得到稳定的激励电流，如图4-14a所示：    （4-1）    实际应用的霍尔传感器常常做成集成电路，如图4-14b所示。    当被测电流很大时，也可将导线穿过磁心，如图4-14c所示。

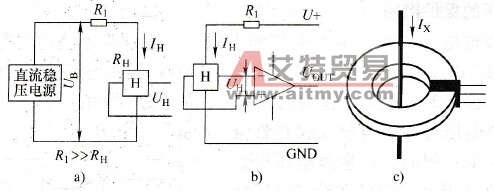

    图4-14    霍尔传感器    a)霍尔传感器b）集成霍尔传感器c）大电流测量    3．电流检测的基本电路    用一个恒流源电路为霍尔芯片提供稳定的激励电流IH。令被测电流Ix流过高频磁芯上的线圈，霍尔芯片将得到与被测电流k成正比的电压信号UH。但UH十分微弱，须经运算放大器A放大后，才能得到CPU能够接收的“电流信号”，如图4-15所示。

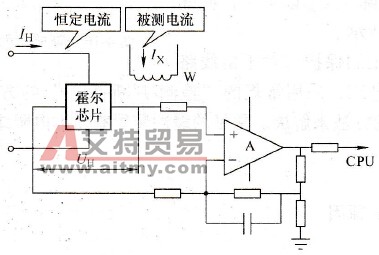

    图4-15    利用霍尔传感器的电流测量
