变频器电流从输出电路采样检测

    1．集成线性光耦合器    (1)采用集成线性光耦合器的目的。从输出电路进行电流采样的目的，是要测量电流的大小，但采样电阻也只能是毫欧级的，正常运行时，采样所得电压信号不足以使光耦合器的发光二极管导通。要解决这个问题，需要采用具有放大作用的集成光耦合器，如图4-11所示。

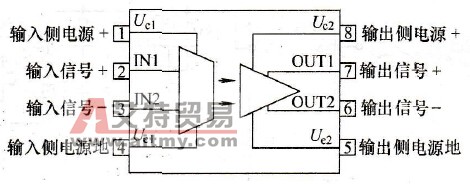

    图4-11    集成线性光耦合器    (2)引脚介绍。采样所得电压信号从②脚和③脚输入，经运算放大器放大后，使电流流入线性光耦合器的发光二极管，光耦合器的输出侧又经运算放大器放大后，从⑦脚和⑥脚输出。    ①脚和④脚与输入侧运算放大器的电源相接；⑧脚和⑤脚与输出侧运算放大器的电源相接。输入侧运算放大器和输出侧运算放大器之间是绝缘（隔离）的。    (3)集成线性光耦合器的优点    1)因为内部有运算放大器，可以将十分微小的信号进行放大。    2)具有线性传输的特点，即其输出信号和输入信号之间呈线性关系。    2．从输出侧采样的电路    从变频器的输出侧取出电流信号的电路如图4-12所示。其要点如下：    (1)因为电动机是平衡负载，所以三相电路中，只需测量两相电流即可。    (2)因为两个电流信号分别属于不同的相，必须可靠隔离。所以，采用了集成线性光耦合器PC1和PC2。它们的输出侧都接到同一个CPU上，但输入侧则和不同的相线相接（如图中的U相和V相）。    (3)为了提高测量准确度，PC1和PC2对电源电压的稳定度要求较高，故电路里采用了7805集成稳压电路，以取得更好的稳压效果。    (4)光耦合器输出的信号仍较微小，再由运算放大器A1和A2进行线性放大后提供给CPU。    对本测量电路的基本原理说明如下：    把两个采样电阻RU和RV分别串联在变频器的两相（图中为U相和V相）输出电路里，当电动机运行时，在RU和RV上得到电压降△UU和△UV，分别输入到集成光耦合器PC1和PC2的②脚和③脚，从PC1和PC2的⑥脚和⑦脚输出与△UU和△UV成正比的信号，又分别经运算放大器A1和A2放大后提供给CPU。

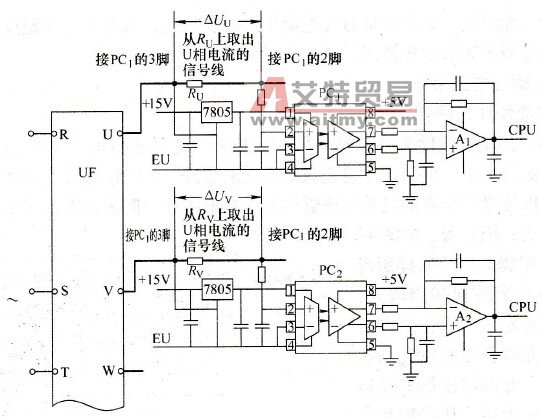

    图4-12    从输出电路取出电流信号
