变频器电流从直流电路采样检测

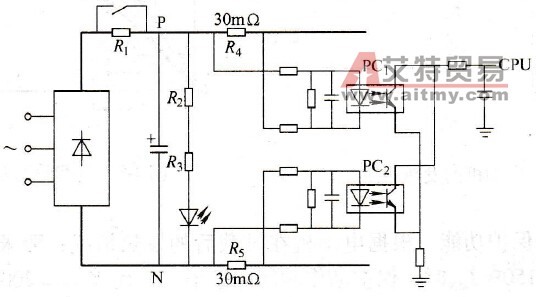

    1．采样电路。从直流回路取出电流信号的电路如图4-10所示。
    图4-10    从直流回路取出电流信号    在直流回路中串联两个30mΩ的电阻R4和R5，利用直流电流在该两电阻上的电压降进行测量。    直流电流在R4和R5上的电压降，分别通过光耦合器PC1和PC2隔离后送入CPU，由CPU进行判断和处理。    2．存在问题    (1)如2.10节所述，直流电流的大小和变频器的输出频率有关，所以并不能作为测量变频器输出电流的依据。    (2)因为R4和R5上的电压降△U是十分微小的，在正常运行的情况下，△U不足以使光耦合器的发光二极管导通，也并不能起到测量的作用。    因此，此电路主要用于进行过电流保护。就是说，只有当电流超过了上限值时，光耦合器才能够发挥作用，从而进行保护。
