变频器对过电流的处理

    在实际的电力拖动系统中，大部分负载都是经常变动的。因此，不论是在工作过程中，还是在升、降速过程中，短时间的过电流总是难免的。所以，对变频器过电流的处理原则是，尽量不跳闸，为此而配置了防止跳闸的自处理功能（也称防止失速功能）；只有当冲击电流的峰值太大，或防止跳闸措施不能解决问题时，才迅速跳闸。    今就过电流的自处理功能说明如下：    1．工作过程中过载  由用户根据电动机的额定电流和负载的具体情况设定一个电流限值Iset，当工作电流超过此限值时，变频器将自动地适当降低其工作频率，当工作电流降到限值以下时，工作频率再逐渐回复，如图4-3所示。

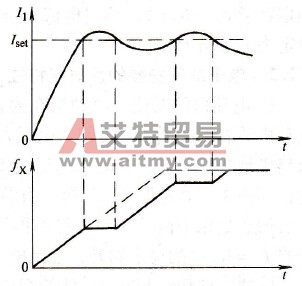

    图4-3    工作中的防跳闸    当fx>fN时，电动机的实际工作电流将减小，即使堵转，电流也不大。因此，电流限值应适当减小，如图4-4所示。
    图4-4    fx>fN时的电流限值
    图4-5    长降速时的防跳闸    2．升、降速时的过电流在升速和降速过程中，当电流超过Iset时，变频器将暂停升速（或降速），待电流下降到Iset以下时，再继续升速（或降速），如图4-5所示。这样处理后，实际上自动延长了升速（或降速）的时间。
