变频器绝缘电阻的测试

    通常情况下变频器不需要做绝缘电阻测试，必须进行时严格按以下步骤进行。    (1)主电路绝缘电阻测试    ①兆欧表选择500V等级。    ②拆除所有主电路、控制电路端子对外连接线。    ③如图3-46所示连接兆欧表，并将变频器主电路端子用公用线连接起来。    ④用兆欧表测试主电路共用线与大地(接地端子PE)之间绝缘电阻。

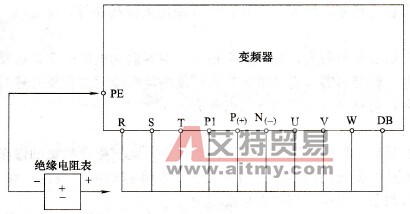

    图3-46    变频器绝缘电阻测试接线图    ⑤绝缘电阻数值在5MΩ以上为正常。    (2)控制电路绝缘电阻测试    变频器控制电路绝缘电阻用万用表高阻挡测量，测量值在1MΩ以上为正常。特别要注意的是，变频器控制电路绝对不能用兆欧表测试绝缘电阻，否则会损害变频器。
