PLC控制变频调速系统中RS-485通信方式

    变频器与PLC之间通过RS-485通信方式实施控制的方案得到广泛的应用，具有抗干扰能力强、传输速率高、传输距离远且造价低廉的特点，如图4-20所示为变频器与PLC控制系统间的RS-485通信方式。

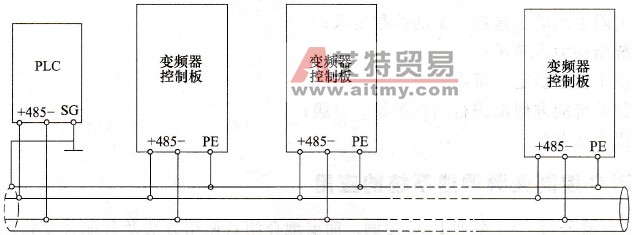

    图4-20    变频器与PLC控制系统间的RS-485通信方式    采用RS-485的通信方式必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题，编程工作量大而且繁琐。随着数字技术的发展和计算机日益广泛的应用，现在一个系统往往由多台计算机组成，需要解决多站、远距离通信的问题。在要求通信距离为几十米到上千米时，广泛应用RS-485收发器。RS-485收发器采用平衡发送和差分接收，因此具有抑制共模干扰的能力，加上接收器具有高的灵敏度，能检测低达200mV的电压，故传输信号能在千米以外得到恢复。使用RS-485总线，一对双绞线就能实现多站联网，且可构成分布式系统，设备简单、价格低廉，能进行长距离的通信。
