变频调速器外接两地控制电路

    在实际生产中，常常需要在两个地点都能对同一台电动机进行升、降速控制。在大多数情况下，这是通过外接控制来实现的。    (1)电位器控制    如图4-6 (a)所示。当三位选择开关SA合至A时，由电位器RPA调节转速；当SA合至B时，由电位器RPB调节转速。    图4-6 (a)所示控制电路有一个明显的缺点，由于两地的电位器不可能同步调节，故两地电位器滑动接点的位置不可能相同。因此，当开关SA进行切换时，不可能立即在原有转速的基础上进行调节。例如，电动机的转速先由RPA进行调节（SA在A位）。当SA合至B位时，电动机的转速将首先改变为与RPB的状态相一致，故切换前后的转速难以衔接。

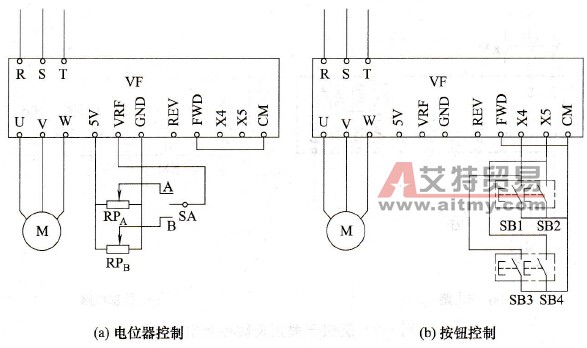

    图4-6    外接两地升、降速控制    (2)按钮控制    利用变频器中的升、降速功能进行控制。以森兰BT40系列变频器为例，如图4-6 (b)所示。图中，SB1和SB2是一组升、降速按钮；SB3和SB4是另一组升、降速按钮。首先，通过功能预置，使“X4”和“X5”端子具有如下功能：    “X5”接通——频率上升；    “X5”断开——频率保持；    “X4”接通——频率下降；    “X4”断开——频率保持。    因此，在图4-6 (b)中，按下“SB2”或“SB4”，都能使频率上升，松开后频率保持；反之，按下“SB1”或“SB3”，都能使频率下降，松开后频率保持，从而在易地控制时，电动机的转速总是在原有转速的基础上升降的，很好地实现了两地控制。依此类推，还可实现多处控制。
