PLC控制变频调速系统中开关指令信号的输入

    在工业自动化控制系统中，最为常见的是变频器和PLC的组合应用，并且产生了多种多样的PLC控制变频器的方法，构成了不同类型的PLC控制变频调速系统。    可编程控制器(PLC)是一种数字运算与操作的控制装置。它作为传统继电器的替代产品，广泛应用于工业控制的各个领域。由于PLC可以用软件来改变控制过程，并具有体积小、组装灵活、编程简单、抗干扰能力强及可靠性高等特点，因此特别适用于在恶劣环境下运行。由此可见，PLC控制变频调速系统在变频器相关的控制中属于最通用的一种控制系统。    一个PLC控制变频调速系统通常由三部分组成，分别是变频器本体、可编程控制器PLC部分、变频器与PLC的接口部分。PLC控制变频调速系统硬件结构中最重要的就是接口部分。根据不同的信号连接，其接口部分也相应改变。接口部分主要有以下几种类型。    变频器的输入信号包括对运行/停止、正转/反转、微动等运行状态进行操作的开关型指令信号。变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与PLC相连，得到运行状态或者获取运行指令，如图4-19所示。

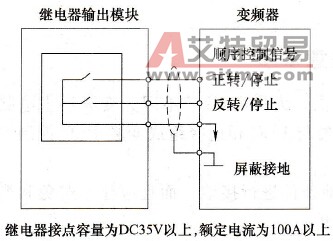

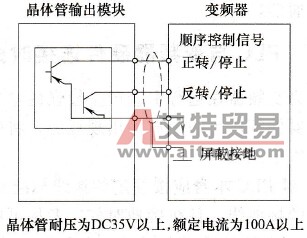

    图4-19    PLC运行信号与变频器的连接方式
