继电器控制变频调速器电路

    如图4-3所示，电动机的启动与停止是由继电器KA来完成的。在接触器KM未吸合前，继电器KA是不能接通的，从而防止了先接通KA的误动作。而当KA接通时，其常开触点使常闭按钮SB1失去作用，从而保证了只有在电动机先停机的情况下，才能使变频器切断电源。当变频器因故障保护动作跳闸时，“30C”和“30B”接点断开，继电器KA线圈失电，常开触点断开，变频器运行信号断开。由于KM线圈没有失电，因此变频器电源没有切断，变频器屏幕显示故障信息，便于维护人员检查和消除故障。

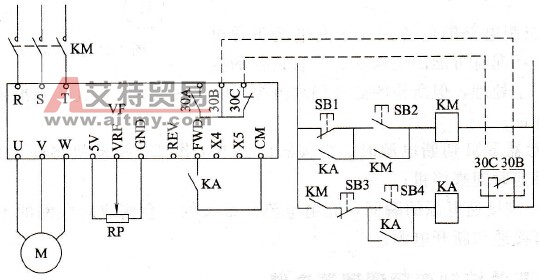

    图4-3    继电器控制变频器正转运行电路
