G120变频器概述

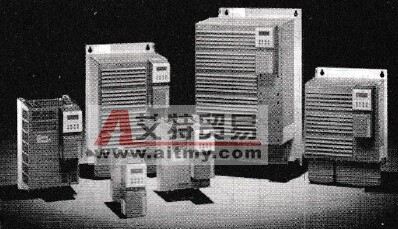

    新的SINAMICS G120变频器系列的设计目标是为交流电动机提供经济的高精度的速度/转矩控制，其外观如图11-1所示，按照尺寸的不同，G120变频器的功率范围覆盖0.37~250kW，广泛适用于各种变频驱动的应用场合。
    图11-1    SINAMICS G120变频器外观    SINAMICS G120是一个由多种不同功能单元组成的模块化变频器，其两种主要的单元是：控制单元(CU)和功率模块(PM)。    控制单元以几种不同的方式对功率模块和所接的电动机进行控制和监控，它支持与本地或中央控制的通信，并且支持通过监控设备和输入/输出端子的直接控制。    功率模块支持的电动机的功率范围为0. 37~250kW。功率模块由控制单元里的微处理器进行控制。    图11-2所示为控制单元CU240S DP的电气接线图。

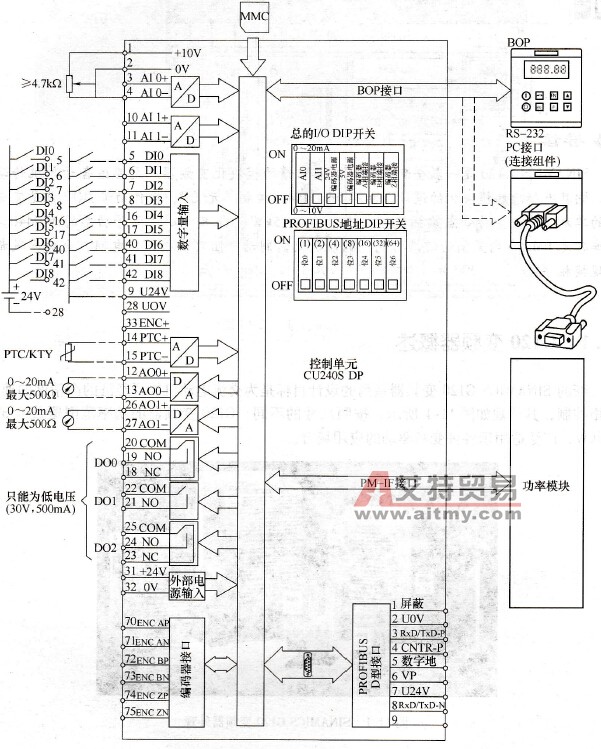

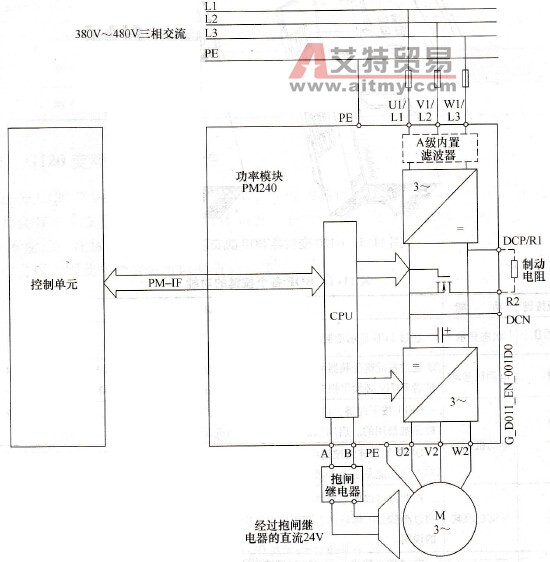

    图11-2    控制单元CU240S DP的电气接线图    其中MMC（Multi Media Card，多媒体卡）存储卡中保存有变频器的参数设置。当应用中需要维修时，应用它可以达到方便陕捷的目的。例如，在更换变频器时可以进行存储卡数据的传递。    图11-3所示为G120变频器的主回路电气接线。
    图11-3    G120变频器的主回路电气接线
