G120变频器Peer to Peer（点对点）通信功能设置

    本例中，主站向从站7发送指令，包括起动命令和频率设定等，如果选择报文类型不同，则发送指令也不一样。从站7接收到主站指令后，首先按照主站指令要求执行，然后以广播方式返回主站状态信息，包括状态字和实际频率等。为了实现Peer to Peer通信功能，缩短通信传输时间，提高响应速度，从站8的起动命令和频率设定值不是直接来自主站，而是来自从站7向主站广播的返回信息，广播信息需要设置为起动命令和从站7实际运行频率。本例中从站7在组态时选择标准报文PZD- 2/2，而实际从站7参数P0922设置为999，选择自由报文方式，如图11-15所示。从站8在组态时选择None，实际从站8参数P0922设置为999，选择自由报文方式，如图11-16所示。从站7和从站8参数设置见表11-7。    表11-7    参数设置
    从站7相关参数设置     从站8相关参数设置  P0700=6：起动命令来自DP通信  P0700=6：起动命令来自DP通信  Pl000=6：频率设定来自DP通信  Pl000=6：频率设定来自DP通信  P0918 =7：DP地址为7  P0918=8：DP地址为8  P0922= 999：自由报文方式  P0922= 999：自由报文方式  P2051.0=2050.0：从站7向主站返回的第 一个字是主站向从站7发送的控制字  P2051.0=52：从站8向主站返回 的第一个字是从站8的状态字  P2051.1=61：从站7向主站返回的第二 个字是编码器实际输出频  P2051.1=61：从站8向主站返回 的第二个字是编码器实际输出频率

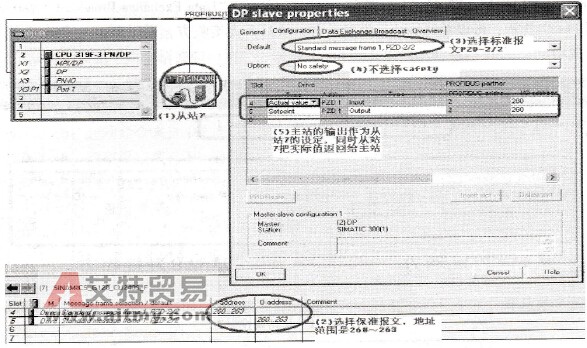

    图11-15    从站7组态

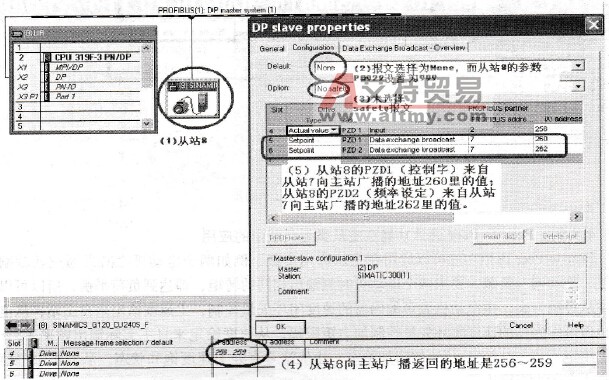

    图11-16    从站8组态    在图11-15中，主站向从站7发送指令和从站7向主站广播返回的PZD地址均为260~263。在图11-16中，从站8向主站广播返回信息的地址是256~ 259，从站8接收到的指令则来自从站7向主站广播返回260和262地址内的值，需要设定为Data Exchange Eroadcast。图11-15和图11-16设置后，可以打开标签“Data Excbange Broadcast- Overview”，如图11-17所示，可以看到从站7为发送方，从站8为接收方，说明Peer to Peer功能已经设置成功。

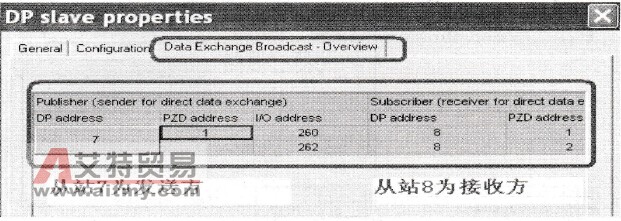

    图11-17    DP从站属性设置    主站向从站7发送运行命令和频率设定后，则从站7和从站8同时运行，并保持同步，如图11-18所示。

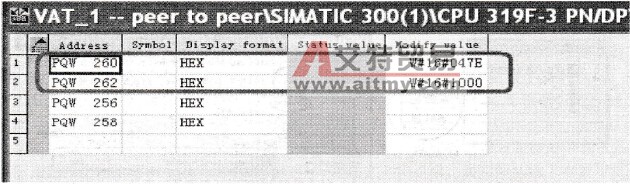

    图11-18    数据显示同步
