PLC控制变频调速系统的基本结构

    这里所介绍的并不是PLC内部的基本构成，而是从应用的角度出发，介绍与外部控制电路有关的几个主要部分。    ①电源电路    如图4-21所示，当外部电源(交流220V)接入后，内部的电源变换装置将产生若干组直流电源。    a．+24V电源用作输入电路的电源，也可作为外接传感器的电源（见输入电路部分）。    b．5V和12V电源用作PLC和扩展配件相关部分的共同电源。    PLC的接地端十分重要，必须良好接地。尤其是和变频器一起使用时，如果接地不合要求，可能受变频器的干扰而无法工作。在电源电路中，应接入一个PLC专用的电源开关SA1。此外，虽然PLC内部已经有一个熔断器了，但通常在外部电源电路中，仍应接入熔断器FU。    在运行端RUN和公共端COM之间，应接入运行开关SA2。PLC只有在SA2闭合后才开始运行。    ②信号输入电路    PLC的信号输入电路的大致状况如图4-22所示，主要特点如下。    a．信号输入端的文字符号是X，以8进制方式排序，分别是：X0、X1、X2、X3、…X7、X10、X11、…；信号输入的公共端只有一个，符号是COM。

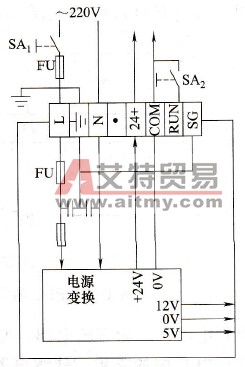

    图4-21    PLC的电源电路    b．输入信号一般都是开关信号，如按钮SB、接触器KM触点等。与内部的24V电源、光耦合器VP及限流电阻等构成回路，由光耦合器VP接受信号。

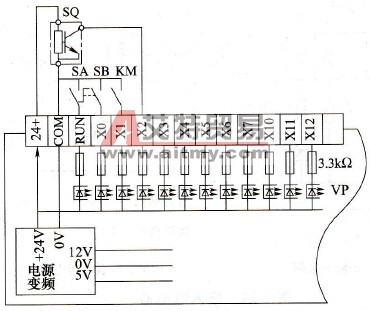

    图4-22    PLC的信号输入电路    c．当输入信号由传感器或接近开关给出时，PLC可以提供24V电源，如图中的SQ。    ③信号输出电路    PLC的输出信号也是开关量，通常有三种类型。    a．继电器输出型    其输出器件是继电器触点，是用得较多的一种，其主要特点如下。    Ⅰ．可以用在交流220V电路中，也可以用在低压(≤30V)直流电路中。    Ⅱ．触点的容量相对较大。在低压直流电路中，每个输出点的电流可达2A；在交流电路中，每个输出点的容量是感性负载时为80V·A，电阻性负载时为100W。    Ⅲ．开路时无漏电流。    b．晶闸管输出型    其输出器件是双向晶闸管，它只能用在交流电路中，容量相对较小，在220V电路中，感性负载时每点为30V·A，电阻性负载时每点为0.8A。此外，开路时有漏电流，在220V的情况下，漏电流为2mA。   c．晶体管输出型    其输出器件是晶体管，它只能用在低压直流电路中。每点的允许电流是0. 5A，在DC30V时，漏电流为0.1mA。    本节介绍的实例都采用继电器输出方式。    继电器输出，由于既可用在交流电路中，也可用在直流电路中，所以其输出端分成若干组，每组有自己的公共端，各组之间互相绝缘。如图4-23所示，Y0、Y1、Y2、Y3为一组，公共端是COM1；Y4、Y5、Y6、Y7为另一组，公共端是COM2。因此，各组在组成输出电路时，电压的类别和等级都可以是不同的。

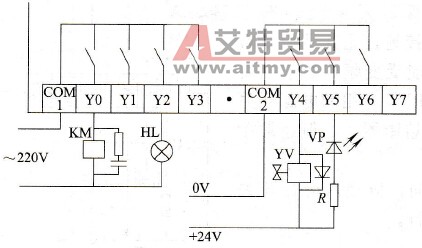

    图4-23    PLC的信号输出电路    由于PLC输出电路中，开关器件的容量较小，且一个损坏，会影响全局，故PLC的输出电路必须充分注意使用时的可靠性。为此，当输出端接感性负载时，必须并联吸收反电动势的电路。如为交流电路，应并联阻容吸收电路；如为直流电路，则应反并联一个吸收二极管。
