典型负载与节能的分析

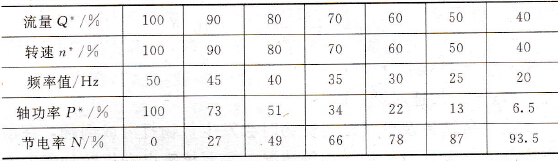

    ①各种风机、泵类负载．因P∝n3．故应用变频器后，节电效果显著，表3-5为风机泵类应用变频器后．在不同流量Q*，转速n*，轴功率P*（额定值的相对值百分数）以某频率值时的节电率。    表3-5数值是按公式P*=n*3×0.0001，N=1-P*计算而得的，实际应用中可能稍有误差。例转速n*为90时，相应频率值为45Hz，则P*=903×0.0001= 73%，所以N=1-73%=27%，一般风机，泵类节电率按工况条件的不同，可达30%或以上。    表3-5    风机、泵类负载应用变频器后的节电率
    ②空压机、挤出机、搅拌机等因P∝n，所以节电率N=n*%，一般控制在≤20%。    ③破碎机、粉碎机、冲压床、落料机、剪切机等负载，具有周期波动性，节电率与波动性大小有关，可见表3-6。而且采用闭环控制时，相对节电率可大些。    表3-6    负载波动性与节电率的关系

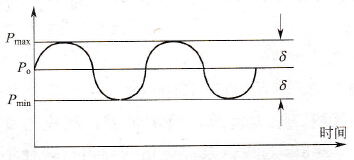

    其功率波动图如图3-7所示。其中，δ指功率波动量。

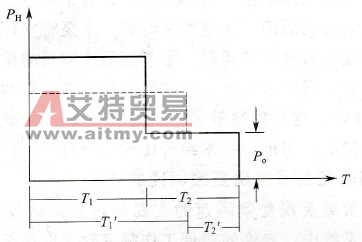

    图3-7    功率波动示意图    ④阶梯负载且处于满载与空载交替工作方式见图3-8。    ⑤高位水箱、水池、水塔等间歇负载，在不工作时间与工作时间相等的条件下，如采用降速降流量来延长工作时间，缩短不工作时间的运行方式，约有20%～30%的节电率。    ⑥人为的负荷转移来实现节电的方法。    电动机处于满负荷或超负荷，而且压力、流量亦无富余度，使用变频器后没办法实现节电。但备用泵较多，那就可采用人为的负荷转移来实现节电。
    图3-8    阶梯负载工作方式示意图
