图解泛用型变频器所采用的不控整流电路的工作

    为便于理解不控整流电路，特用图2-24所示的三相工频交流的变化周期及不同时刻整流电路的状态来描述整流电路的工作过程。

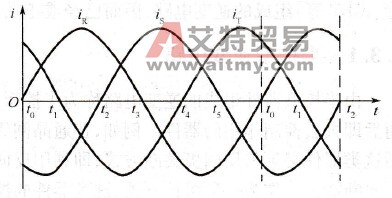

    图2-24    三相工频交流时刻    (1)t0～t1时，R相、T相处正半周，S相处负半周；D1、D5及D4导通（图2-25）。    (2)t1～t2时，R相处正半周，S相、T相处负半周；D1及D4、D6导通（图2-26）。    (3)t2～t3时，R相、S相处正半周，T相处负半周；D1、D3及D6导通（图2-27）。    (4)t3～t4时，S相处正半周，R相、T相处负半周；D3及D2、D6导通（图2-28）。    (5)t4～t5时，S相、T相处正半周，R相处负半周；D3、D5及D2导通（图2-29）。    (6)t5～t0时，T相处正半周，R相、S相处负半周；D5及D2、D4导通（图2-30）。
    图2-25    t0~ t1时刻
    图2-26    t1~ t2时刻
    图2-27    t2~ t3时刻
    图2-28    t3~ t4时刻
    图2-29    t4~ t5时刻
    图2-30    t5~t0时刻    不控整流电路在工作时就是在不断地重复(1)到(6)这几个过程，来完成三相交流到直流的转换。
