变频器剩余电流动作保护器的选型与安装

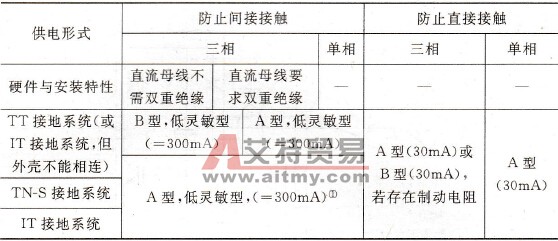

    (1)剩余电流动作保护器的选型    如表3-7所示。特别提示：每个变频器只连接一个剩余电流保护器；当存在制动电阻时，为剩余电流保护器提供其他保护措施防止直接接触。    表3-7    剩余电流动作保护器的选型
    ①：绝缘故障与短路类似，必须用短路保护设备切断电路，但是为避免过流设备不动作的风险，漏电断路器仍推荐使用。    (2)安装建议    前面章节提到的干扰可能引起保护装置的误动作，为了保证其良好运行，推荐采用下列措施。    ①关于剩余电流保护器的预防措施    a．选择合适的模型，包括滤除高频电流，延时功能（防止上电时杂散电容充电而引起的跳闸）。    b．如果可能的话，提高保护阈值，同时也要注意防护人员触电的限值。    ②关于安装方面的预防措施    a．尽量减少对地电容。如果运行环境允许的话，避免使用屏蔽电缆；减少变频器和电机之间线缆的长度；确保布线符合规范；避免使用EMC滤波器或者带有低电容的滤波器（尤其在IT接地系统中）。    b．降低PWM频率。减少每秒钟开关次数，可以降低高频电流的有效值。    c．给每个变频器安装剩余电流保护器。    d．在变频器输出端放置sinus滤波器。消除施加到线缆上的电压降。    e．使用隔离变压器，把剩余电流保护器放置在供电端。
