不控整流电路的基本电路

    1)三相半波电路    三相半波整流电路（图2-6）指在电源一个周期内有三个二极管轮流导电，就可得到三脉波（也称三脉相）整流电压。该电路优点是接线简单，但变压器次级绕组的导电角仅为120°，因此绕组的利用率较低，而且电流是单方向的，它的直流分量形成直流安匝的磁通势并产生较大的漏磁通，因而须加大变压器铁芯的截面积，还要引起附加损耗。因此，这种线路多用于中等偏小（如30kW以下）的设备上。

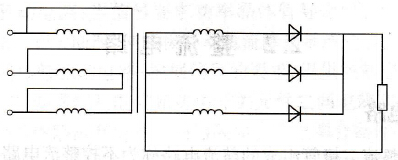

    图2-6    三相半波整流电路    2)桥式整流电路    桥式整流电路是全波整流，应用最广的是单相桥式电路(图2-7(a))、三相桥式电路(图2-7(b))。桥式电路的特点是整流桥中有两组：共阴极组和共阳极组，两组共同串联到负载上，因此适宜在高电压、小电流情况下运行。

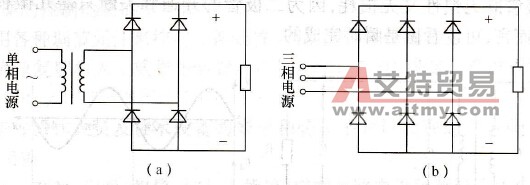

    图2-7    单相桥式整流电路和三相桥式整流电路    (a)单相桥式整流电路；(b)三相桥式整流电路。    3)三相双星形全波整流电路    如果电源大小合适，可不用变压器。在低电压、大电流情况下运行应是两组三相半波电路的并联接线——三相双星形（图2-8）。并联后，利用变压器绕组的适当连接，消除了直流磁化，并使每组提供一半负载电流。为了解决两组电流平衡问题，特设平衡电抗器，这样既可发挥其元件少的优点，又可消除三相半波电路的缺点。

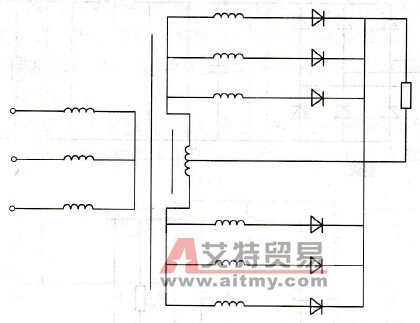

    图2-8    三相双星形全波整流电路
