不控整流电路工作原理

    由无控制功能的整流二极管组成的整流电路称为不控整流电路。当输入交流电压一定时，在负载上得到的直流电压是不能调节的。    图2-5(a)为单相半波整流电路，u1、u2分别表示变压器的一次侧和二次侧交流电压，Rd为负载电阻。    它利用整流二极管D的单向导电性能把外加交流电压变为直流电压。对于理想情况，即整流二极管既无惯性又无损耗，因为二极管的开通和关断只需几微秒，对于50Hz电流的半周期而言，可以看做是瞬时完成的。

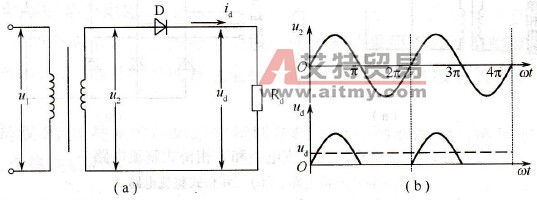

    图2-5    单相半波整流电路及整流波形    (a)整流电路；(b)整流波形。    当电源变压器的初级加上一正弦电压u1时，其次级将感应某一交流电压u2。在u2的正半周内，D承受正向电压而导通，流过负载电流id，同时在负载电阻Rd上产生电压ud(图2-5(b))；当u2负半周时，D承受反向电压而截止，电路中没有负载电流，因而也没有负载电压(图2-5(b))。    由此可见，交流电压通过二极管的整流作用所得到的直流电压ud是脉动的。一般负载需要供给平滑的直流电压，因此在整流元件与负载之间常接有滤波器。滤波器对整流电流的直流分量无扼流作用，而对交流分量的感抗很大。这样，就能在负载上得到平直的直流电压Ud，其数值等于脉动电压ud的平均值。由于整流电路通常是由标准电网电压（如220V，380V）供电，而负载所需直流电压数值各不相同，因此在一般整流电路中需要有变压器把标准的电网电压变换为所需数值的交流电压。
