S120变频器与HMI直接通信
来源:艾特贸易2017-06-04
简介1 .概述 HMI 可以与 SINAMICS S120 变频器直接连接,以修改目标位置、运行速度、加 / 减速度等参数,也可用于模拟开关量信号控制起停等操作而无需 PLC 等其他控制器。 (1) 硬件准备与网

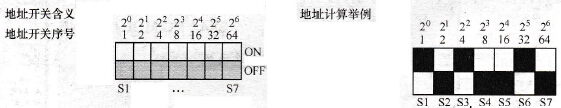

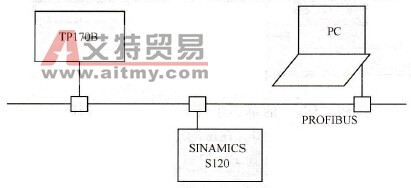

1.概述 HMI可以与SINAMICS S120变频器直接连接,以修改目标位置、运行速度、加/减速度等参数,也可用于模拟开关量信号控制起停等操作而无需PLC等其他控制器。 (1)硬件准备与网络连接 硬件上需要准备: 1)一台插有CP5511或CP5512的计算机(装有SIMATIC S7V5.3.3.1以上、SCOUT V4.0、ProTool/Protool CS V6.0+SP2、或者WinCC flexible). 2)一台SINAMICS S120(本项目中使用AC/AC装置,包含:控制模块CU310_DP,功率模块PM340、一台带DRIVE- CLIQ及增量编码器的电动机、用于TP170B的直流24V电源)、一个HMI(如TP170B)。 如图13-8所示,通过PROFIBUS电缆连于TP170B的1FB1 (DP)口,S120的DP口及PC的CP5512(在这种配置中HMI为二类主站)。 图13-8 HMI与S120的连接 (2)网络地址的设定 SINAMICS S120 DP地址设定有两种方式: 1)如图13-9所示,当使用DP地址开关设置时,按照二进制编码组合方式来设定:地址开关拨到上步为ON,向下为OFF,开关的排序从左至右0、1、2……,则对应的DP地址相应为20、21、22……例如:开关0和1,2都置ON,则对应DP地址为20 +21+22 =1+2 +4 =7。

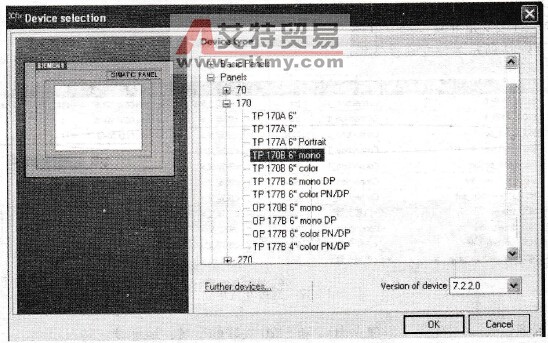

图13-9 地址设置 2)当DP地址开关全部置于ON或OFF时,其地址由参数P918的值决定。 设定好后的地址即为以后在硬件网络配置中使用的地址。不论使用哪种方式设定DP地址,每次修改后需断电再上电新的地址才有效。 2.WinCC Flexible连接设置及变量建立 (1)选择设备 图13-10所示为选择实际的设备类型,这个例子中选择TP170B。
图13-10 选择设备 (2)连接设置 如图13-11所示,在“通信”→“连接”里进行HMI设备和S120变频器的连接:

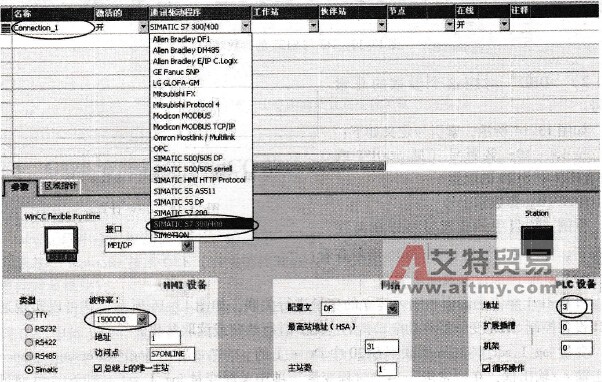

图13-11 连接设置 1)建立连接的名称并激活(可以任意命名),如这里的“Connection_1”; 2)选择“通信驱动程序”,这里选择SIMATIC S7 300/400: 3)设置通信接口的波特率,站地址等。这里的Station地址指S120的硬件上拨码开关的设置地址。 (3)连接变量建立 图13-12所示为建立连接变量。

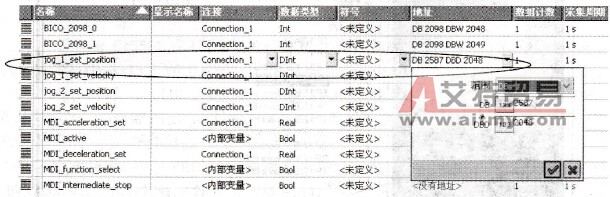

图13-12 连接变量建立 在“通信”→“变量”里建立HMI和S120关联的变量,地址设定时。 1) HMI直接和S120连接时,范围选“DB”。“DB”填写对应的S120中关联的变量。这里DB2587对应S120中的p2587,Jog功能中位置设定值,如图13-13所示。
图13-13 DB与S120的参数对应 2)“DBD”对应这个参数的总索引号。 如图13-14所示,索引号定义如下: 位15~10:装置号(见SCOUT或STARTER中S120的配置)

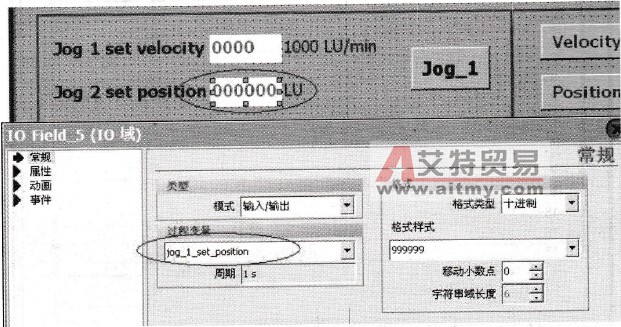

即:DBW=1024*装置号+参数索引号 图13-14 DBW计算 位9~0:参数索引号 举例,项目中的装置号可以在离线状态下,打开项目配置如图13-15所示查看: (4) HMI画面设置及变量关联 将HMI上组态的画面和刚才建立的变量进行关联,如图13-16所示,就可以实现通过HMI设备控制S120变频器驱动电动机的应用,进行给定或读取参数。 变量jog_1_set_position关联到S120中Drive_1的p2587(EPOS jog1 traversing distance)。双击输入/输出框,在“常规”→“过程变量”项中关联变量jog_1_set_position,从而可以通过HMI给定S120中jog的位置设定。
图13-15 项目配置
图13-16 HMI画面设置及变量关联
