变频器回馈能量的过程

    1．变频器在不同象限的工作    1)电动机工作状态    当能量从电网经由整流回路和逆变回路流向电机时，变频器工作在第一、第三象限。输入电压和输入电流的波形如图2-62所示。    2)发电机工作状态    当能量从电机经由逆变回路、整流回路流向电网时，变频器工作在第二、第四象限。输入电抗器的主要功能是电流滤波。回馈电流和电网电压波形如图2-63所示。

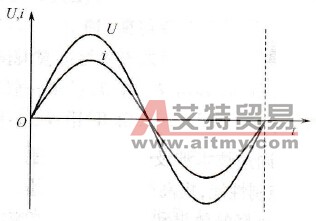

    图2-62    变频器工作在第一、第三象限的电压和电流的波形

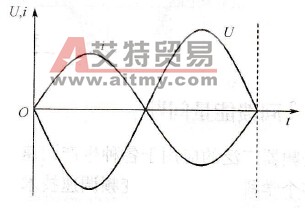

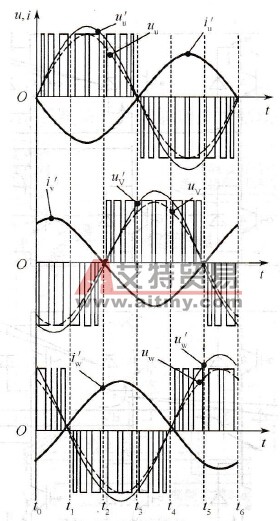

    图2-63    变频器工作在第二、第四象限的电压和电流的波形    当电机工作在发电状态的时候，电机产生的能量通过逆变侧的二极管回馈到直流母线，当直流母线电压超过一定的值，整流侧能量回馈控制部分启动，将直流逆变成与电网电压相位和幅值相同的交流，回馈到电网，则可达到进一步节能的效果。    2．能量回馈到变频器的直流侧    1)回馈能量在逆变器上的电压与电流    回馈能量在逆变器上的电压与电流如图2-64所示。
    图2-64    回馈能量在逆变器上的电压与电流    2)回馈能量时逆变器的工作过程    回馈能量时逆变器的工作过程如图2-65所示。

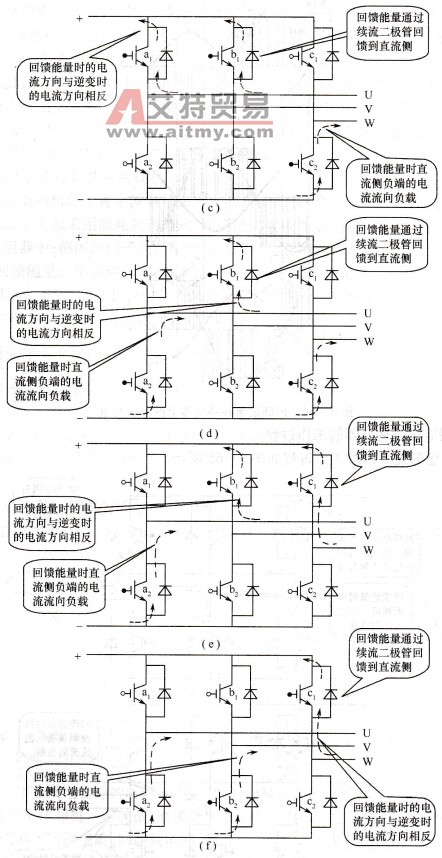

    图2-65    能量回馈到变频器的直流侧    (a)t0～t1；(b)t1～t2；(c)t2～t3；(d)t3～t4；(e)t4～t5；(f)t5～t6。
