逆变器在单极性调制时的工作过程

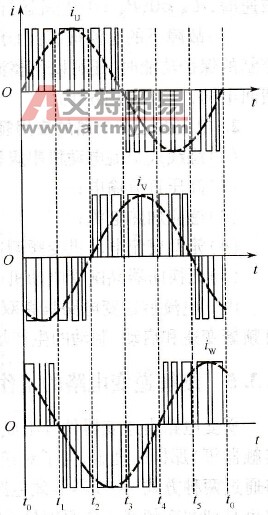

    1)通过单极性正弦波脉宽调制方式得到的三相交流电    单极性正弦波脉宽调制方式较为容易理解，图2-40示出的是通过单极性正弦波脉宽调制方式得到的按正弦规律变化的三相交流波形及时刻，等效后才是按正弦规律变化的三相交流电。

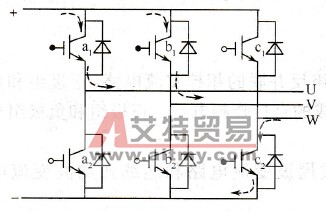

    图2-40    通过脉宽调制方式得    到的三相交流电的波形及时刻    2)单极性正弦波脉宽调制过程中各逆变器的工作过程    利用图2-40所示的三相交流电的波形及时刻来说明逆变器的工作过程：    (1)t0~t1时，a1、c1及b2按单极性正弦波脉宽调制方式导通，使U相、W相处正半周，V相处负半周（图2-41）。    (2)t1~t2时，a1、b2及c2按单极性正弦波脉宽调制方式导通，使U相处正半周，V相、W相处负半周（图2 -42）。
    图2-41    t0~ t1时

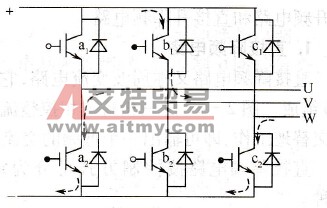

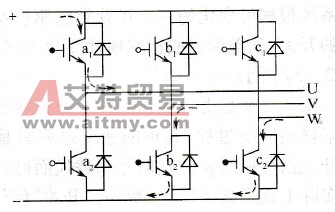

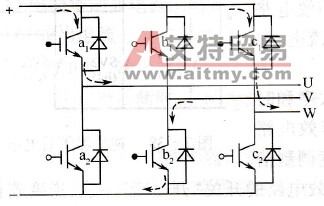

    图2-42    t1~t2时    (3)t2~t3时，a1、b1及c2按单极性正弦波脉宽调制方式导通，使U相、V相处正半周，W相处负半周（图2 -43）。    (4)t3~t4时，b1、a2及c2按单极性正弦波脉宽调制方式导通，使V相处正半周，U相、W相处负半周（图2-44）。
    图2-43    t2~ t3时

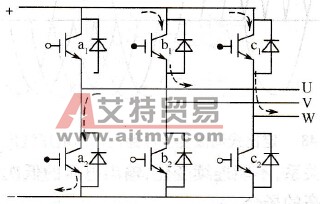

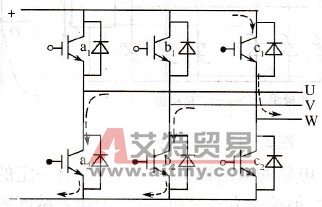

    图2-44    t3~ t4时    (5) t4~ t5时，b1、c1及a2按单极性正弦波脉宽调制方式导通，使V相、W相处正半周，U相处负半周（图2 -45）。    (6) ts~t6时，c1、a2及b2按单极性正弦波脉宽调制方式导通，使W相处正半周，U相、V相处负半周（图2 -46）。
    图2-45    t4~ t5时
    图2-46    ts~t0时    需注意的是，上面介绍的逆变器件的导通与逆变等效电路中的开关导通有所不同，在同一周期的任何一相的正半周中，等效电路中的开关导通后是处保持纯导通状态（即效电路中的开关在同一周期的任何一相的正半周中只导通一次），只到同一周期的正半周结束。而逆变器件的导通则是按单极性正弦波的脉宽调制的算法在做高速“通-断”（即逆变器件在同一周期的任何一相的正半周中要“通-断”很多次），是非纯导通的；否则，逆变器输出的将是纯粹的方波而非正弦波。换句话说，逆变器输出的正弦波正是由逆变器件在同一周期的正（或负）半周里做高速“开-断”而等效实现的。
