逆变器等效电路及其导通

    逆变电路由逆变器件等组成，逆变器件在工作时不像普通的电气设备（如空气开关、接触器等）那样好理解，为了对逆变电路的工作过程有直观的认识和更深刻的理解，下面将通过两种方式（逆变器等效电路和逆变器在单极性调制）来介绍逆变电路的工作过程。这也是理解变频器工作原理最重要的部分。    1)逆变器等效电路    将逆变电路中的逆变器件等效为开关时就可得到图2-38所示的逆变器等效电路（实际上的逆变器的器件就是做高速“开一断”动作的“开关”器件）。在这里用逆变器等效电路，主要是使人们更直观地认识逆变器的工作过程。
    图2-38    逆变器等效电路    2)等效器件导通次序及时序    对在工频(50Hz)范围内工作的逆变器来说，逆变的目的是为了将直流逆变成0~ 50Hz的交流电，由控制系统根据可变化的三相正弦算法驱动逆变等效电路中的开关，就得到了按正弦规律变化的三相交流电，如图2-39所示。    图2-39是由等效器件——开关导通的次序和时序来描述逆变过程，真正的逆变过程只是将等效电路的开关信号用脉宽调制信号来替代而已。脉宽调制信号实际上就是高速“开-断”的“开关”信号，等效电路的开关“开-断”一次，逆变器件则“开-断”很多次。

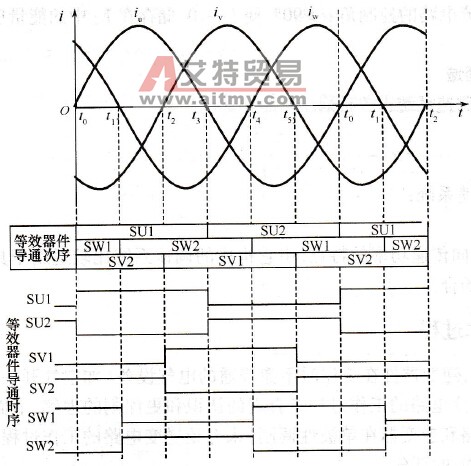

    图2-39    等效器件导通次序及时序
