通用（泛用型）变频器电路

    通用（泛用型）变频器就是常说的交流-直流-交流变频器，也属间接变频类型。近年来，随着工业、电力电子技术和微机技术的发展，通用（泛用型）变频器也得到了长足进步。    现代通用（泛用型）变频器的主要结构形式及其工作过程如图2-55所示。交-直变换部分主要采用不可控的三相整流桥。直流滤波部分主要采用电容（电压型）、电感（电流型）。逆变部分仍以IGBT为主，也有采用IGCT、智能功率模块等。控制及驱动部分仍以单片机等微处理器及DSP等技术作为控制核心。

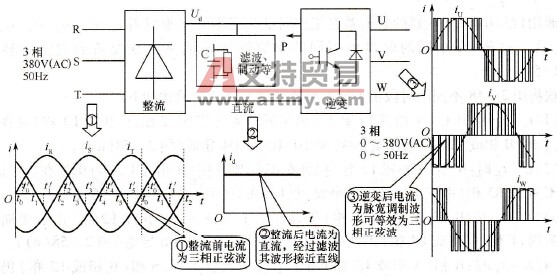

    图2-55    通用（泛用型）变频器的工作过程    输入通用（泛用型）变频器的是380V(AC)/50Hz的三相工频交流电，通过其整流器的整流转换为500V～550V( DC)的直流（各厂家的变频器的直流侧数据稍有不同），再由控制系统所控制的逆变器通过脉宽调制的控制方式将直流转换成0～50Hz的可调节的交流电。完成这一过程的典型的变频器主电路如图2-56所示。
    图2-56    典型的变频器主电路
