DriveLogix5730控制器连接本地I/O的方式
来源：艾特贸易2017-06-04
简介DriveLogix5730 控制器最多可以连接 2 个本地框架，每个本地框架最大可以安装 8 个模块。每个框架中的模块要合理布局，应该在电源的左右各安装 4 个模块。连接示例如图 7-2 所示。查看
DriveLogix5730控制器最多可以连接2个本地框架，每个本地框架最大可以安装8个模块。每个框架中的模块要合理布局，应该在电源的左右各安装4个模块。连接示例如图7-2所示。查看《Compact I/O Selection Guide》获得选择Compact I/O模块的具体信息。 20D-DL2-CL3电缆在I/O框架的左侧连接DriveLogix5730控制器，20D-DL2-CR3电缆在I/O框架的右侧连接DriveLogix5730控制器，如图7-3所示。 176 9-CRL1-CRL3将一个框架的左侧和右侧连接在一起，连接方式如图7-4所示。

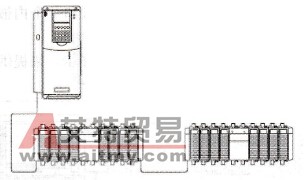

图7-2 本地I/O框架的合理布局

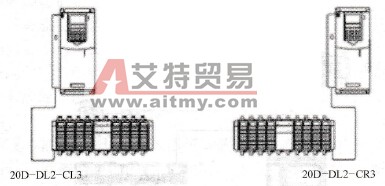

图7-3 连接本地I/O框架的电缆

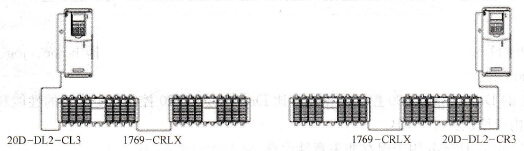

图7-4 扩展本地I/O框架的电缆 1769-CLL1～CLL3连接两个框架的左侧，1769-CRR1～CRR3连接两个框架的右侧，连接方式如图7-5所示。

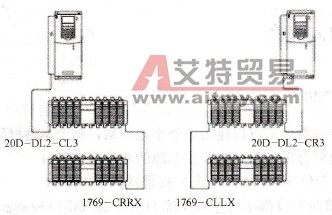

图7-5 扩展本地I/O框架的电缆
