级联型高压变频器的外观结构

    级联型高压变频器因电压高、功率大等，与中、低压变频器的外观结构有不同，如图3-33所示，其主要由旁路柜、变压器柜、功率柜和控制柜组成。旁路柜实现整体旁路功能；变压器柜安放移相变压器，为每个功率单元供电；功率柜安放功率单元，为高压变频器的主要工作部分，实现多脉冲整流输入和高压变频输出；控制柜为变频器的核心控制部件，控制变频器的运行、停止等。

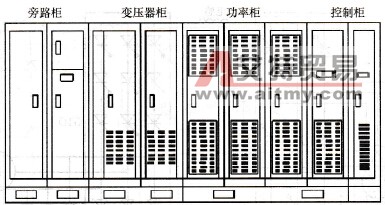

    图3-33    级联型高压变频器结构平面图
