共模电压在三电平变频器中的消除

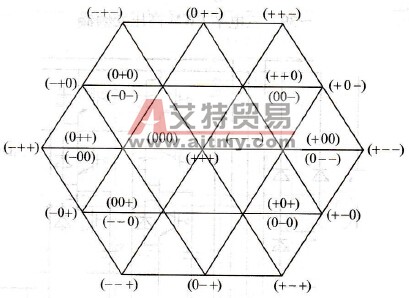

    三电平开关的有效状态如图3-38所示。
    图3-38    三电平开关的有效状态    对于三电平变频器，每相输出电压中包含3个电平，即+VDC/2、0、-VDC/2。增加电压电平数量使开关有效状态增加到33=27个。将这些开关状态代入共模电压的定义公式中可知，三电平变频器也会产生共模电压，共模电压的幅值为±VC/6、±VDC/3和0，其du/dt为VDC/6。但是在这些开关状态中，有7种状态不会产生共模电压，即（+0-）、（0+ -）、（- +0）、（-0+）、（0-+）、（+-0）和(000)。因此如果将变频器的开关状态限制在这7种中，NPC变频器将不产生共模电压。这是一个非常有用的结论，即共模电压在三电平变频器中是可以消除的。同理，这个结论可以推广到具有奇数倍电平的变频器中。
