双电动机离心机变频器的两种连接技术方法

    1．单路供电法    如图5. 23所示，交流电网接到主变频器的R、S、T端，两变频器的直流母线直接并联。由于副电动机需要的无功励磁电流和副电动机偶尔作为电动机运行（如启动阶段和加减速过渡过程）时的有功电流都要由主变频器提供，因此，选取主变频器的功率时应予以考虑。

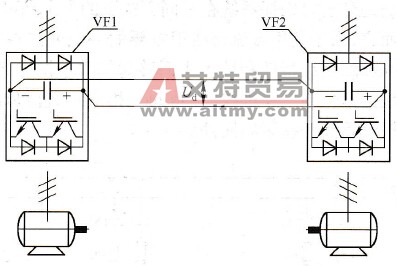

    图5. 23    单路供电法    该设计方案的特点是电路简单，不需要调试，动作可靠性极高，缺点是成本稍高。另外，由于副变频器R、S、T端悬空，副变频器应有“输入缺相保护禁止”功能。    2．双路供电法    两变频器的R、S、T端都接到交流电网（见图5. 24），变频器用快熔保护，快熔型号可选RSO/RS3型，额定电流按整流管额定电流的1.4倍，分断能力可选50kA或100kA。变频器母线应设置直流接触器并参与故障连锁，以保证在两台变频器完成充电后可以进行母线连接，或在任何一台变频器故障后将MC2断开，控制逻辑见图5.25，MC2的电压选660V DC，额定电流应该为VF2额定电流的1.5倍。

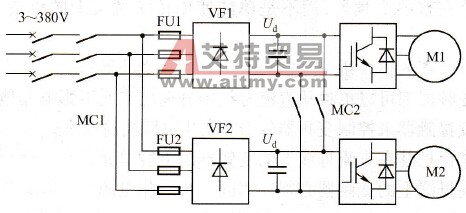

    图5. 24    双路供电法
    图5. 25    双路供电法的逻辑    双路供电法设计方案的优点是变频器功率自由选配，和方案(1)相比成本较低，缺点是增加了接触器和快熔，降低了系统可靠性。    3．节能效果    副电动机处于发电状态的必要条件是在气隙中建立主磁场，只有这样才能在绕组中感应工作电势，才能在n>n0的条件下，向网路输送有功电流。但是，副电动机本身并不产生建立磁场所需要的激磁无功电流，它将继续从变频器吸取作为电动状态时同样的空载励磁电流。    异步电动机由电机转变为发电机时，只是电流的有功分量发生了方向改变，而无功分量电流却是不变的。回馈到电网的是产生制动力矩的有功电流，功率为    P= Tn/9 550式中P-回馈电网的有功功率(kW)；    T-制动力矩(N·m)；    n-副电动机转速(r/min)。
