卧螺离心机变频器的硬件设计
来源：艾特贸易2017-06-05
简介卧螺离心机的变频器硬件接线如图 5. 33 所示，它采用单回路供电法，其中由于主变频器需要承担 M1 和 M2 电动机的全部电流，因此， M1 电动机的变频器功率选型必须大于 22kW +5.5kW ，根

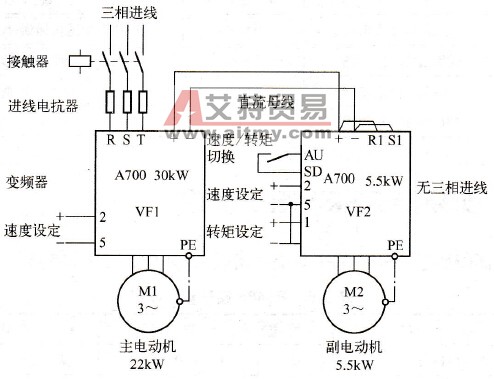

卧螺离心机的变频器硬件接线如图5. 33所示，它采用单回路供电法，其中由于主变频器需要承担M1和M2电动机的全部电流，因此，M1电动机的变频器功率选型必须大于22kW +5.5kW，根据功率高选原则，确定为30kW。变频器VF2采用直流供电模式一方式，无三相进线。
图5.33 卧螺离心机变频器硬件接线
