变频器共直流母线方案的应用

    上面的研究结论将不仅仅限于对两台变频器共直流母线并联的分析，对于三台或三台以上的并联方式也可由之引申。共直流母线方式是交流变频器在现代工业中非常受欢迎的一种应用方案，它具有节约成本，节省安装空间和更高的运行可靠性。但是由于交流变频器整流部分的多样性导致并联的先天性不足，无论在预充电还是电动机处于电动和发电状态时，变频器的整流部分都有可能不能很好地分配电流。这将导致在并列方式下，不同变频器之间会增加额外的环路电流。因此，在不同的交流变频器被连接到一起之前，对系统必须做一个精确的分析以确保系统在不同方式下的安全和可靠。    对于通用变频器而言，采用共用直流母线很重要的一点就是在上电时必须充分考虑到变频器的控制、传动故障、负载特性和输入主回路保护等。图5. 22所示为其中一种应用比较广泛的方案。该方案包括三相进线（保持同一相位）、直流母线、通用变频器组、公共制动单元或能量回馈装置和一些附属元件。

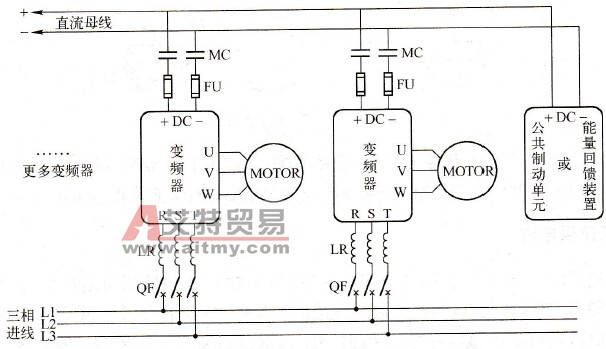

    图5. 22    通用变频器共直流母线方案    该方案有以下特点。    (1)使用一个完整的变频器，而不是单纯使用传统意义上的整流桥加多个逆变器方案；    (2)不需要有分离的整流桥、充电单元、电容组和逆变器；    (3)每一个变频器都可以单独从直流母线中分离出来而不影响其他系统；    (4)通过连锁接触器来控制变频器的DC到共用母线的联络；    (5)用快熔来保护挂在直流母线上的变频器的电容单元；    (6)所有挂在母线上的变频器必须使用同一个三相电源。
