A700变频器PU口操作

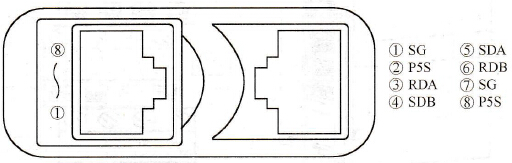

    变频器的PU口采用以太网线的RJ45插头相连接，因此可以使用两对导线连接，能将变频器的SDA与PLC通信板（FX2N -485 - BD）的RDA连接，变频器的SDB与PLC通信板（FX2N -485 - BD）的RDB连接，变频器的RDA与PLC通信板（FX2N - 485 - BD）的SDA连接，变频器的RDB与PLC通信板（FX2N -485 - BD）的SDB连接，变频器的SG与PLC通信板（FX2N -485 - BD）的SG连接。    三菱变频器PU端口如图5.32所示。
    图5.32    三菱变频器PU端口    PLC和变频器之间进行通信，通信规格必须在变频器的初始化中设定，如果没有进行初始化设定或有一个错误的设定，数据将不能进行传输。而且每一次参数设定完之后，需要复位变频器（断电复位），否则将不能进行通信。表5.5所示为A700变频器PU接口的相关参数设置情况案例。    表5.5   A700变频器PU接口的相关参数设置情况案例  参数号     名 称  设定值     说 明  Pr. 117     站号  0     设定变频器站号为0  Pr. 118  通信速率  96     设定波特率为9 600bps  Pr. 119  停止位长/数据位长   11     设定停止位2位，数据位7位  Pr. 120  奇偶校验有/无   2     设定为偶校验  Pr. 121  通信再试次数   9999     即使发生通信错误，变频器也不停止  Pr．122  通信校验时间间隔   9999     通信校验终止  Pr. 123  等待时间设定   9999     用通信数据设定  Pr. 124  CR．LF有/无选择   0     选择无CR．LF
