A700变频器通信端子熟悉

    A700可以使用PU接口和RS485端子与计算机、PLC等上位机进行通信。PU接口用通信电缆连接个人计算机与FA等计算机，用户可以用客户端程序对变频器进行操作，监视及读出参数，写入参数。在三菱变频器协议（计算机链接运行）的情况下，可以通过PU接口和RS485端子进行通信。而在Modbus RTU协议的情况下，只能通过RS485端子进行通信。图5.31所示为通信端子。表5.4所示是A700支持的RS485通信项目与内容。

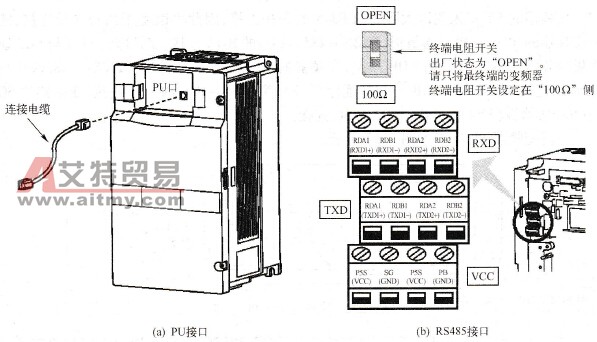

    图5.31    A700变频器通信接口    表5.4    A700支持的RS485通信项目与内容     项    目     内 容     通信协议 三菱协议（计算机链接）     参照规格 EIA-485 ( RS485 )     连接台数 1：N(最多32台)，设定0~31站  通讯速度  PU接口 能够选择4800/9 600/19200/38400bps  RS485端子 能够选择 300/600/1200/2400/4800/9600/19200/38400bps     控制步骤 起止同步方式     通信方法 半双工方式  通信规格  字符方式 ASCII（能够选择7位/8位）  起始位 1位  停止位长 能够选择1位/2位  奇偶校验 能够选择有（偶数、奇数）无  错误校验 求和校验  终端连接器 CR/LF（能够选择有无）     等待时间设定 能够选择有无
