A700变频器闭环矢量转矩控制的过程

    闭环矢量能进行转矩控制，使之达到转矩指令值。当电动机的旋转速度、输出转矩和负荷转矩相匹配时，电动机的转速将变为恒速，因此，转矩控制时的电动机转速由负荷决定。转矩控制时，如果电动机的输出转矩超过电动机负荷，则电动机将加速。为了防止过速度，设定速度限制值，以防电动机转速上升幅度过大。没有进行速度限制的设定时，将速度限制值的设定视为0Hz，并且不能进行转矩控制。    闭环矢量转矩控制的过程如图6.24所示。

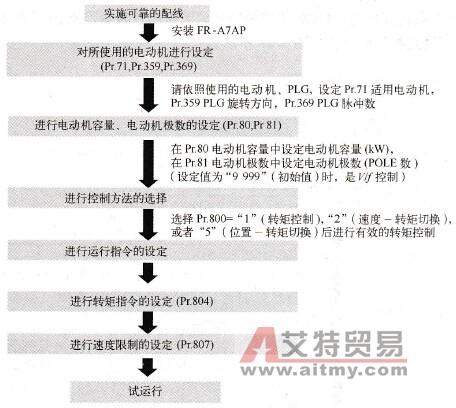

    图6.24    闭环矢量转矩控制
