A700变频器闭环矢量速度控制的过程

    安装FR-A7AP并通过与带PLG的电动机组合使用，可以实现闭环矢量控制运行，可以实现高响应、高精度的速度控制（零速控制和伺服锁定）、转矩控制、位置控制。    闭环矢量速度控制的过程如图6.23所示。

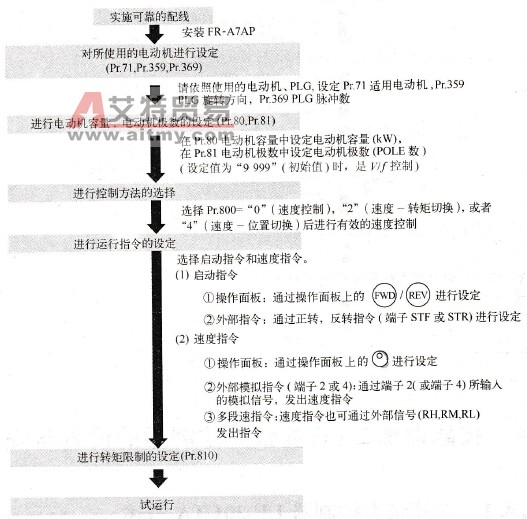

    图6.23    闭环矢量速度控制    为了达到高精度的速度控制，必须实施离线自动调整( Pr．96)，选择在线自动调整(Pr．95)，以及进行简单的增益调整或者通过手工输入来进行速度控制增益调整。
