A700变频器差动式和互补式编码器接线

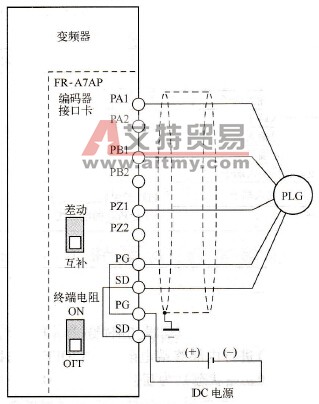

    图6.21所示为差动式编码器接线，其中DC电源根据编码器型号选择5V或12V。

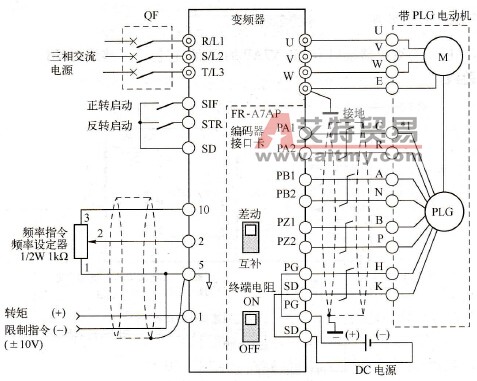

    图6.21    差动式编码器接线    与差动式接线不同，互补式接线相对简单，如图6.22所示。
    图6.22    互补式编码器接线    PLG电缆布线时，请使用屏蔽双绞线（0.2mm²以上），根据布线的长度不同对于端子PG及SD的布线可多股并列（并联）连接，或采用较粗尺寸的电缆。为了免受噪声的影响，应远离噪声源（主回路、电源电压等）进行布线。为了降低对PLG电缆的噪声，PLG的屏蔽线应通过金属制的线夹接地至电气柜上，并尽量在变频器附近。
