富士G11S变频器在卷筒纸平板胶印机上的应用

    1．富士G11S变频器简介    富士变频器以其优越的性能被广泛地应用于印刷机械和现代工业等领域，为印刷机械的控制和调速提供了最佳的传动解决方案。    1)特点    富士G11S变频器的全中文的操作菜单，可简单方便地对功能代码进行设置和编程，使复杂的控制简单化，实现复杂的传动控制要求，具体的特点有：    (1)采用富士公司独自开发的控制方式，在0.5Hz时输出高启动转矩。    (2)新方式的在线自整定，随时随地地检测和核对电机参数的特性变化，实现高精度的速度控制。    (3)操作简单方便、端子功能充实、维护量小。    (4)低速特性好，启/停稳定，调速范围宽(0Hz~400Hz)。    2)端子功能    富士G11S变频器有丰富的端子功能，能根据客户的不同需求对功能代码进行设置及组合，满足客户复杂的传动控制要求。    输入端子具有模拟量输入和多步速度等方式给定速度指令。模拟输入有(4～20)mA/(0～10)V，同时正/反动作可以切换；多步速度可以实现16步；加减速时间方式各有4种；可以组合使用；频率设定1、频率设定2可以实现一个变频器两种方式的速度指令给定。    2．变频调速方案    速度指令给定方式采用按钮或用无源触点开关，通过点击“UP/DOWN”键决定速度的升降，并达到主电机的低速启动、慢速走车和全速运行印刷的目的。    正转启动时：公共端CM与FWD通过K0动断、K1动合及K3动断触点闭合。    反转启动时：公共端CM与FWD通过K0动断、K1动合及K3动合触点闭合。    正点动：公共端CM与FWD通过K0动断、K2动合及K3动断触点闭合；公共端CM与JOG通过K0动断、K2动合及K1动断触点闭合。    反点动：公共端CM与REV通过K0动断、K2动合及K3动合触点闭合；公共端CM与JOG通过K0动断、K2动合及K1动断触点闭合。    功能端子7/BX可实现自由停车，8/RST可实现报警复位，LOCK可实现紧急停止，可根据需要选用。    卷筒纸平板胶印机主电机的变频器接线如图6-16所示。

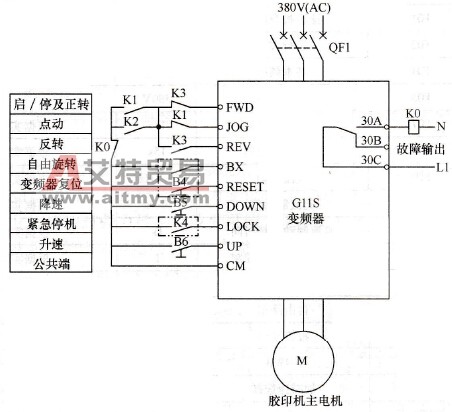

    图6-16    卷筒纸平板胶印机主电机的变频器接线（虚框为可选项，可根据需要选用）    变频调速的控制系统可根据整个卷筒纸平板胶印机的控制情况来设计，下面列举一种简单的并与图6-16配套使用的控制电路，如图6-17所示。

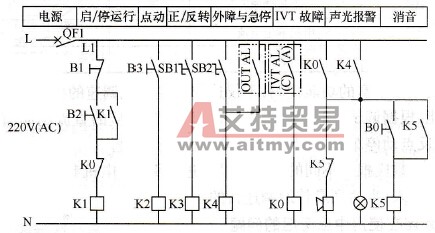

    图6-17    卷筒纸平板胶印机主电机变频器的控制电路    卷筒纸平板胶印机主电机变频器的控制电路采用传统的继电器控制来实现，如卷筒纸平板胶印机是微机控制的，且有相应的控制信号输出，也可采用PLC+触摸屏、LOGO！等控制方式来实现对卷筒纸平板胶印机主电机变频器的控制，并与卷筒纸平板胶印机是微机控制系统相连。    3．设置变频器参数    变频器的主要参数的设置见表6-1。    表6-1    富士G11S变频器的主要参数设置
    利用富士变频器丰富的功能代码，不仅达到了主电机调速的要求，同时有效地利用了直流制动的功能，根据调试的卷筒纸平板胶印机，设置相应的直流制动值，通过直流制动基本解决了正/反点动停车时，卷筒纸平板胶印机爬行问题。    直流制动的参数应根据不同的电机及设备进行调整，电机参数根据不同印刷机使用的电机铭牌参数输入，来达到最佳的调速目的。    4．富士变频器在使用中应考虑的问题    富士变频调速器在卷筒纸平板胶印机上需要考虑以下几点：    (1)正/反点动时，防止爬行现象的发生。    (2)低速时要有足够的启动转矩。    (3)富士变频器内置的RS485通信、PG卡、同步运行卡及各种开放通信选件卡，可以实现闭环控制并与上位机通信，为印刷机械及现代工业领域的集中控制提供了有效的保证，从而可满足不同的控制系统对调速的要求。对此，在条件允许的情况下应充分考虑予以应用，使用户的设备不仅能实现平稳的调速，而且还能使用户的设备管理系统提高档次。
