MM440变频器在干式复合机变频改造中的应用方案

    该方案是用在变频器在干式复合机上应用方案一的基础上增加对第一、第二放卷机构和收卷机构的变频器调速，如图6-40所示。    用复合电机变频器作为主速，上胶电机、第一放卷、第二放卷及收卷的变频器通过PLC+触摸屏或PID调节器（带串级调节功能）跟随主速进行调速。彻底取消原磁粉制动器和磁粉离合器或力矩电机。收／放卷变频器均需工作在转矩模式，可实现恒张力控制。    该案例中放卷驱动用的变频器、收卷同步驱动用的变频器均为西门子的MM440变频器。主机速度用电位器控制调节，也可使用变频器操作面板上的“▲”“▼”按钮来控制速度，可以使加减速过程更稳定。复合电机主速变频器工作在开环矢量方式下，其输出端子AOUT1作为上胶电机、第一放卷、第二放卷及收卷的变频器运行设定频率的参照，串级调节时作为PLC或PID调节器给定值。    烘箱张力控制通过上胶电机的变频器来调节。主速度给定来自复合变频器模拟输出端AOUT1，摆杆电位器模拟量输入PLC或PID调节器作为PID的反馈量。通过调整PID的参数，可以获得稳定的效果。调试简便，参数可在较宽范围内适应。

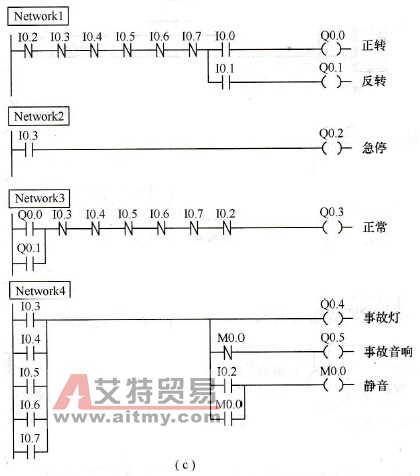

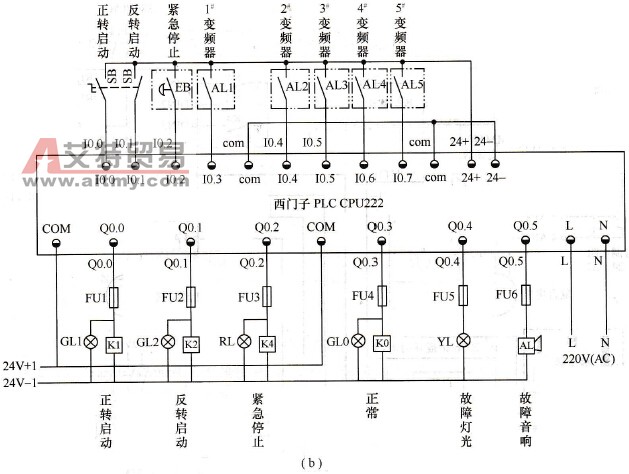

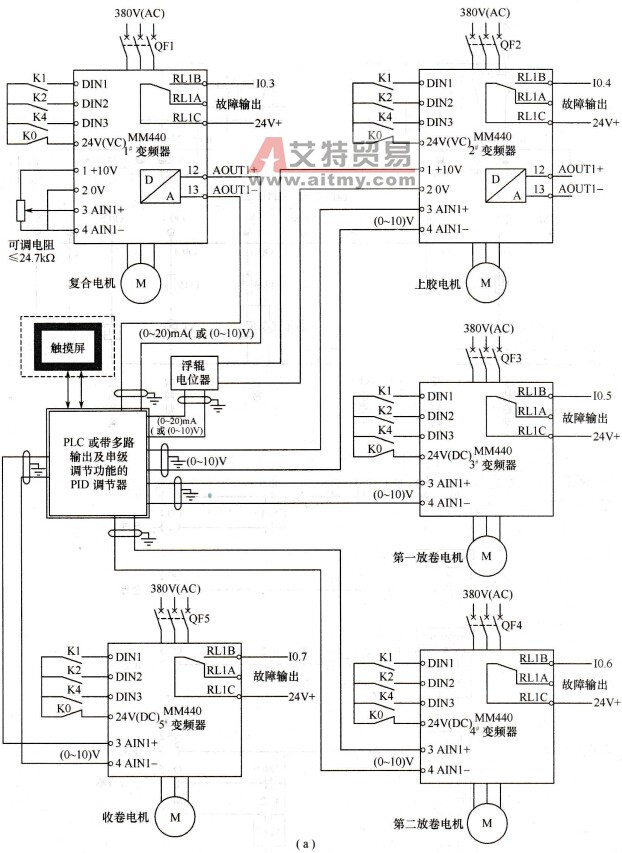

    图6-40    变频器在干式复合机上应用方案二
