印刷机在干式复合机变频改造中的应用

    该方案略为简单，主要是从变频器改造的成本考虑，只对原来复合机上的驱动上胶电机及复合电机的滑差电机控制部分进行变频器调速，这样做可使复合机的速度控制较原控制节能、平稳，对放卷机构及收卷机构仍然沿用原有的磁粉制动器、磁粉离合器或力矩电机。该方案的接线示意图如图6-39所示。

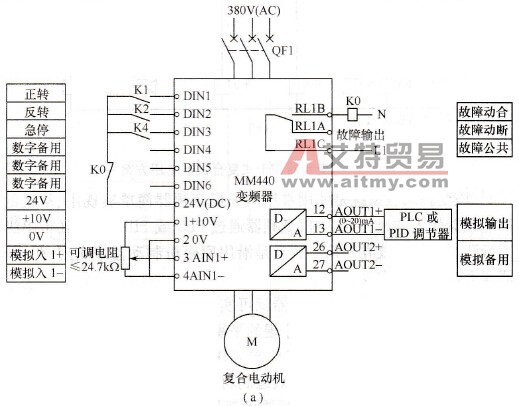

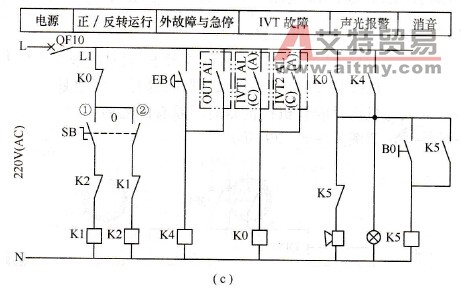

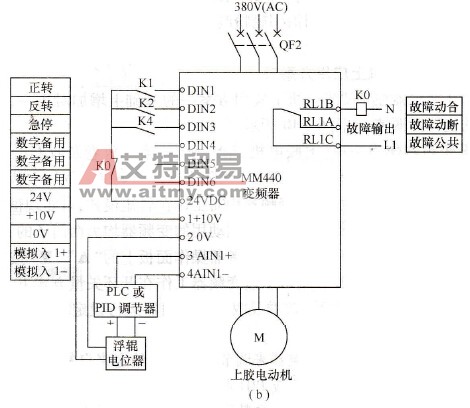

    图6-39    变频器在干式复合机上应用方案一    配置说明：该变频调速系统是使用常用的矢量变频器简单实现主、从机的同步调速。用复合电机变频器作为主速，上胶电机变频器通过PLC或PID调节器（带串级调节功能）跟随主速进行调速。第一放卷和第二放卷是沿用原磁粉制动器来实现，张力收卷沿原用磁粉离合器或力矩电机来实现。    系统优点：结构简单，只需两台变频器就可实现速度同步控制，有效减少了系统故障点；调试方便，有宽范围的参数设置，对浮辊的平衡位置控制可通过变频器参数及PLC（或PID调节器）来控制；速度控制是通过PLC或PID调节器来实现，处理速度快，浮辊稳定性好，特别是加减速过程中浮辊稳定，有效遏制材料跑偏现象；因矢量变频器低频力大的缘故，0.5Hz以上可以平稳运行；相对于原来的系统，成本降低。    系统缺陷：收/放卷系统因为依旧沿用磁粉制动、离合及力矩电机控制，故属非最优系统。一般用于较为陈旧的复合机系统。
