外界对变频器的干扰

    外界对变频器的干扰主要来自于电源进线。例如：    (1)当电源侧的补偿电容器投入网络时，在暂态过程中，电源电压将出现很高的峰值，如图6-15所示。其结果是，可能导致变频器因讨电压而跳闸。

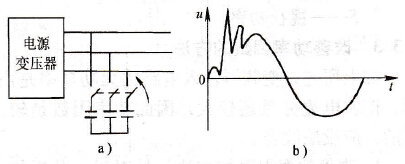

    图6-15    补偿电容投入时电压的畸变    a)投入电路b）电压波形    (2)当网络内有容量较大的晶闸管换相设备时，由于晶闸管总是在每半个周期的部分时间内导通，在其导通瞬间，容易使网络电压出现凹口，如图6-16所示。它非但“污染”了电网，并使变频器因欠电压而跳闸。

    图6-16    晶闸管换相引起的畸变    在变频器的输入电路中接入交流电抗器，可以有效地抑制上述两种干扰。
