电磁制动电动机的变频调速

    1．电磁制动电动机的特点。电磁制动电动机由普通电动机和电磁制动器组成。制动器的励磁绕组内通人直流电流，通常由半波整流电路供电，如图5-24所示。励磁绕组通电时，制动器释放；断电后抱紧。

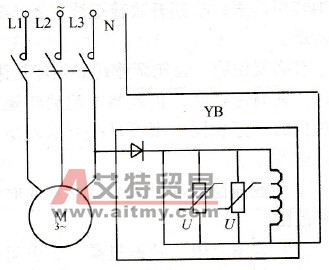

    图5-24    电磁制动电动机的接线图    2．电磁制动电动机采用变频调速时的注意事项。由于在低频运行时，电动机的电压也较低，图5-24所示的接法会引起励磁电流太小而不能释放。所以，应将励磁绕组电路接至变频器的输入侧，如图5-25所示。图中，接触器KM1用于接通变频器电源；继电器KA用于控制电动机起动；直流继电器KD用于控制KM2，从而控制电磁制动器的通电与断电。为了使起动时制动器在电动机已经有转矩的情况下才开始释放；停机时制动器在电动机的转速已经下降到接近于零速时才开始抱紧，变频器的输出端Y1预置为“频率到达”(2～5Hz)功能。

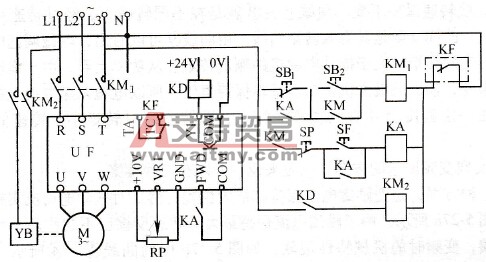

    图5-25    电磁制动电动机变频时的接法
