变频调速两处升、降速控制

    在生产实际中，常常需要在两个或多个地点都能对同一台电动机进行升、降速控制。在大多数情况下，这是通过外接控制来实现的。    (1)电路的构成。如图7-13所示，SB1和SB2是一组升速和降速按钮，安装在控制盒CA内，由FA显示其运行频率：SB3和SB4是另一组升速和降速按钮，安装在另一个控制盒CB内，由FB显示其运行频率。控制盒CA和CB分别放置在两个不同的地方。

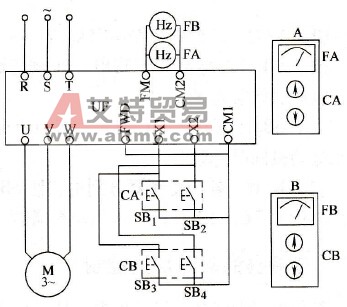

    图7-13    两地升、降速控制    SB1与SB3并联，接在X1和COM之间，用于控制升速；SB2与SB4并联，接在X2和COM之间，用于控制降速。    (2)工作方式。按下控制盒CA上的SB1或控制盒CB上的SB3，都能使频率上升，松开后频率保持；反之，按下控制盒CA上的“SB2”或控制盒CB上的“SB4”，都能使频率下降，松开后频率保持，从而实现了在不同的地点进行升速或降速控制。    依此类推，还可以实现多处控制。基本原则是：所有控制频率上升的按钮都并联，所有控制频率下降的按钮也都并联就可以了。
