变频调速正、反转运行的控制电路

    1．三位旋钮开关控制电路。如图7-9所示。此图与图7-7所示的正转控制电路完全类似，只是把旋钮开关改为三位开关了，即开关有“正转”、“停止”、“反转”三个位置。    此方案的优缺点也和图7-7所示电路相同，即电路结构简单，但难以避免由KM直接控制电动机的误操作。

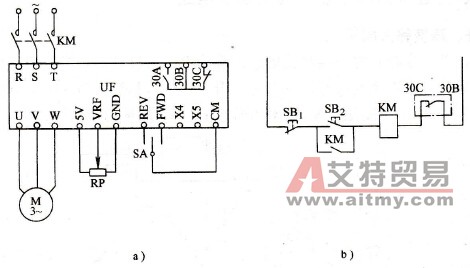

    图7-9    旋钮开关正反转控制电路    a)主电路b）控制电路    2．继电器控制的正、反转电路。如图7-10所示。此图与图7-8也类似。

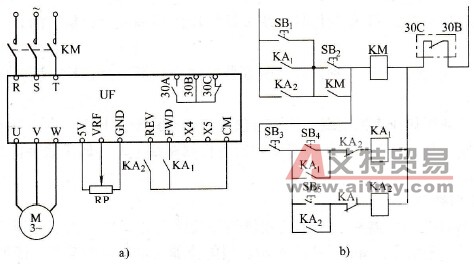

    图7-10    继电器控制的正、反转电路    a)主电路b）控制电路    按钮SB1、SB2用于控制接触器KM，从而控制变频器接通或切断电源；    按钮SB3、SB4用于控制正转继电器KA1，从而控制电动机的正转运行；    按钮SB3、SB5用于控制反转继电器KA2，从而控制电动机的反转运行；    正转与反转运行只有在接触器KM已经动作、变频器已经通电的状态下才能进行。    与动断（常闭）按钮SB1并联的KA1、KA2触点用以防止电动机在运行状态下通过KM直接停机。
