变频器在锅炉送、引风机风量调节中的应用

    由于风机的额定风量和功率是按照锅炉满负荷运行设计的，而锅炉负荷是根据供热需求而变化的，所以，大多数情况下，风机都运行在额定风量以下。因此，必须采用各种手段调节风量，以适应当时锅炉燃烧需要。风机的全压曲线与烟、风道特性曲线的交点，即为风机的工作点。工作点应满足如下条件：设计工作点的风量应等于锅炉最高负荷下的烟、风量，这是锅炉对风机的基本要求；其次，工作点应处于风机的最高效率区，以保证风机工作的经济性；工作点的风压起着克服烟、风道阻力，保证流量的作用，风压和风量已不能截然分开，当锅炉的负荷改变时，要求送风量和引风量作相应的改变。但由于风机所产生的全压随风量的变化比较平缓，而烟、风道阻力随风量的变化相当急剧，并且它们的变化趋向基本是相反的。因此一旦风机的工作点偏离设计工作点，风量的供与求之间的不平衡就越来越大，因此必须采取调节措施来加以平衡。这时，与恒速风机的风门节流调节相比，变频调速风机的优点马上显示出来，如图6-14所示。

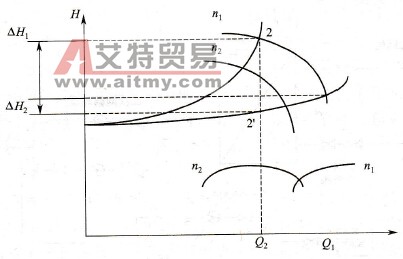

    图6-14    节流调节和变频调节时风机和烟、风道阻力特性    当恒速风机从设计点1转到新的工作点2时，风机的压力是依靠挡板的节流后才得以与烟、风道阻力相平衡，此时通风量从Q1转变到所需要的风量Q2造成节流损失△H1。如果采用变频调速装置从转速n1降低n2时，工作点从1变为2′，相应的风量也从Q1降为Q2，却可以节约压力损失△H2，这样共节约压力损失△H1+△H2。    同时由公式：    Q2=Q1（n2/n1）    H2=H1（n2/n1）²    N2=N1（n2/n1）³也可以得出轴功率的输出大大减小，风机的工作点仍在高效率区，从而达到节电的目的。
