水泵变频调速中控制框图

来源:艾特贸易2017-06-05

简介如图 8-17 所示,通过预置,使变频器 UF 的 PID 控制功能有效。 图 8-17 取水装置的控制框图 电位器 RP 用于调整流量的目标值, RP 用于当净水池的水位偏低时,加大流量的目标值。 QS 是

    如图8-17所示,通过预置,使变频器UFPID控制功能有效。

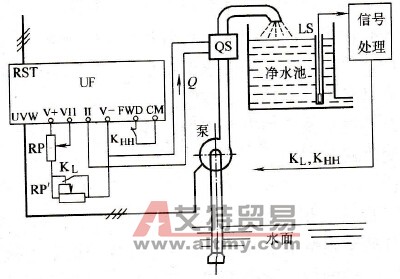

取水装置的控制框图
    8-17    取水装置的控制框图    电位器RP用于调整流量的目标值,RP′用于当净水池的水位偏低时,加大流量的目标值。    QS是流量计,其输出作为反馈信号接至变频器的反馈输入端。    净水池中插入水位变送器LS,经信号处理器处理后,向变频器输出两个信号:    水位偏低信号,当水位偏低时,其动断触点KL断开,使电位器RP′与RP串联,加大流量的目标值,从而加大了流量;    上极限信号,当水位升高至上极限水位时,其动断触点KHH断开,变频器将停止运行。
