水泵变频调速中控制要点

    1．基本控制。以流量恒定作为主控手段，原则上实行恒流量控制，即根据静态扬程的变化自动地调整水泵的转速，使一年四季的取水流量保持不变。但由于不同季节和不同时段的用水量也不同，流量的目标值应能够自动调整。    其控制过程如图8-16所示。

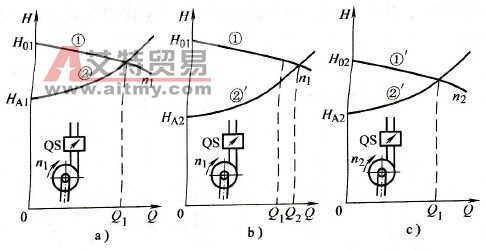

    图8-16    恒流量控制过程    a)水源水位较低时b）水位升高后c）转速下降    图8-16a是水源水位较低时的情形，此时静态扬程为HA1，电动机的转速为n1，理想空载场程为H01，流量为Q1（图中的QS是流量计）；    图8-16b是水源水位稍高时的情形，此时静态扬程降为HA2，电动机的转速仍为n1，理想空载扬程也仍为H01，但流量增至Q2；    图8-16c是经控制系统自动调整后的情形，此时静态扬程仍为HA2，电动机的转速降为n2，理想空载扬程也降为H02，但流量恢复为Q1。    2．辅助控制。为了防止净水池的水位过低或过高，故以净水池的水位作为辅助控制：    (1)水位低于一定程度时，控制系统将自动增大流量的目标值；    (2)水位超过上极限水位时，水泵停止。
