水泵变频调速中水泵装置的主要特性

    1．扬程特性    (1)定义。以管路中的阀门开度不变为前提，表明在某一转速下，全扬程与流量间关系的特性HG=f(Q)，称为扬程特性，如图8-10a中的曲线①所示。

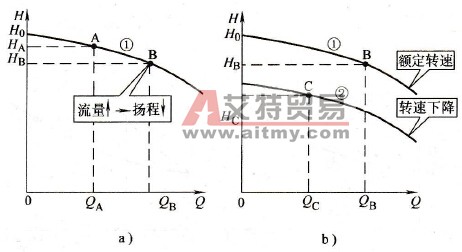

    图8-10    水泵装置的扬程特性    a)全速时b）不同转速时    (2)物理意义。扬程特性反映了用户用水流量的大小对全扬程的影响，即用户的用水流量越大，则管道中的摩擦损耗以及增大流速所需的扬程也越大，全扬程就越小。    (3)扬程特性与转速有关。水泵的转速下降，其供水能力也下降，扬程特性将下移，如图8-10b中的曲线②所示。    2．管阻特性    (1)定义。以水泵的转速不变为前提，表明阀门在某一开度下，全扬程与流量间关系的曲线HG=f(Q)，称为管阻特性曲线，如图8-10a中的曲线①所示。    (2)物理意义。管阻特性实际上是管道系统的负载特性，它说明了：为了在管路内得到一定量的流量，水泵必须提供的扬程。    管阻特性的起始扬程等于静态扬程（HA）。其物理意义是：如果供水扬程小于静态扬程的话，将不能向用户供水。所以，管阻特性表明：为了得到一定流量所需要的供水扬程是静态扬程加上损失扬程的结果，即    HG=HA+HL    (8-2)式中HA-静态扬程(m)。    因此，静态扬程也可以认为是水泵装置的“空载损耗扬程”。    (3)管阻特性的近似表达式。管道系统中的流量和供水扬程间的关系服从于伯努利方程，其近似表达式为    H=HA+KRQ2(8-3)式中Q-流量(m³/s)；    KR-管阻系数，其大小和管路结构及阀门开度等有关。    (4)管阻特性与阀门的开度有关。当阀门关小时，管阻系数将增大，管阻也增大，在扬程相同的情况下，流量将减小，故管阻特性上扬，如图8-11b中的曲线②所示。

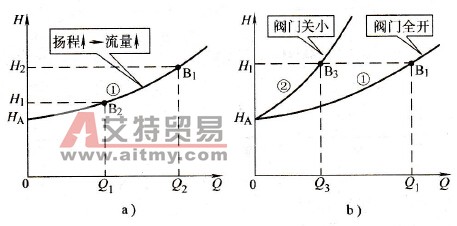

    图8-11    水泵装置的管阻特性    a)阀门全开时b）不同开度时    3．供水系统的工作点。扬程特性曲线①和管阻特性曲线②的交点，称为供水系统的工作点，如图8-12中的N点，在这一点上，供水系统既满足了扬程特性，也符合管阻特性，供水系统处于平衡状态，系统稳定运行。这时，流量为QN，扬程为HN。
    图8-12    水泵装置的工作点
