水泵变频调速中的基本模型和参数
来源:艾特贸易2017-06-05
简介1 .基本模型。如图 8-9 所示。图中, M 是电动机, P 是水泵。水泵的功能是把水从水池吸入,加压后输送到所需要的地方去,如工厂的各车间、大楼的各楼层以及生活小区等。 图 8-9

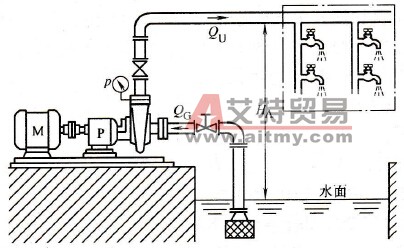

1.基本模型。如图8-9所示。图中,M是电动机,P是水泵。水泵的功能是把水从水池吸入,加压后输送到所需要的地方去,如工厂的各车间、大楼的各楼层以及生活小区等。 图8-9 水泵装置的基本模型 2.供水系统的主要参数 (1)流量。是单位时间内流过管道内某一截面的水流量,在管道截面不变的情况下,其大小决定于水流的速度。其符号是Q,常用单位是m³/s。 (2)扬程。是单位重量的水通过水泵所获得的能量。其符号是H,因为在工程应用中,常常体现为液体上扬的高度,故常用单位是m。 (3)静态扬程。供水系统中,为了提供一定流量所需要的最小扬程,称为静态扬程。因为它表明了水泵实际需要上扬的高度,故也叫实际扬程。其符号是HA。在图8-8中,HA体现为从水池的水平面到管路最高处之间的扬程。 (4)动态扬程。是供水时克服了各部分管道内的摩擦损耗和其他损耗后,使水流具有一定的流速所需要的扬程,符号是HD,动态扬程是不能用高度来表示的。 (5)全扬程。动态扬程与静态扬程之和,称为全扬程,符号是HG,也叫工作扬程。 HG=HA+HD (8-1)式中HG——全扬程(m); HA——静态扬程(m); HD——动态扬程(m)。 (6)管阻。是阀门和管道系统对水流的阻力,符号是R。与管路的直径和长度、管路各部分的阻力系数,以及液体的流速等因素有关。因为不是常数,难以简单地用公式来定量地计算,通常用扬程与流量间的关系曲线来描述。
