风机调速用于恒温控制

    如图8-4所示，空调机产生的冷空气，由鼓风机经通风管道吹入会议室，使会议室降温，并保持恒温状态。图中，RT是测温电阻，TC是温度控制器。

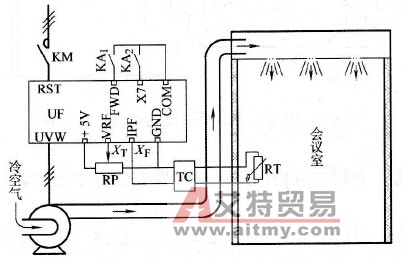

    图8-4    用变频器的PID功能进行恒温控制    因为要求保持恒温，故必须采用具有PID调节功能的闭环控制。而温度控制器和变频器都具有PID调节功能，于是出现了这样的问题：是采用变频器的PID功能好呢，还是采用温度控制器的PID功能好？还是两者都用？相互之间如何配合？    1．由变频器进行PID调节。即温度控制器仅仅将测温电阻的信号转换成电压或电流信号，作为变频器的反馈信号。温度控制的目标信号由变频器外接的电位器RP给定（或由面板给定），控制器的PID功能不用，如图8-4所示。    此法在调试时出现了一个问题：因为当变频器的PID功能有效时，其升速和减速时间功能将失效，电动机的加、减速过程是由PID调节功能控制的，开机时，室内温度与目标温度之间的差异较大，且鼓风机的惯性也较大。所以，在起动过程中容易跳闸。在恒温过程中，由于温度本身的变化比较缓慢，运行比较正常。    解决的办法是：有的变频器可以通过外部输入端子控制PID功能的有效与无效，如图84所示，将端子X7预置为PID功能是否有效的选择端，由继电器KA2进行控制，则在起动和停机过程中，使PID功能无效，加、减速过程由预置的升、降速时间和方式来决定；而在恒温过程中，又使PID功能有效。    2．由温度控制器进行PID调节。即变频器的PID功能预置为无效，PID调节由温度控制器来实现，如图8-5所示。这时，温度控制的目标值通过温度控制器TC的面板给定，TC的输出信号直接作为变频器的频率给定信号。

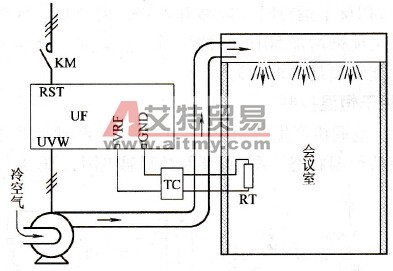

    图8-5    用变送器的PID功能进行恒温控制    采用这种方法，变频器可根据鼓风机惯性大的特点来预置升、降速的时间和方式。    但须注意，变频器的升、降速时间的加入，相当于延长了积分时间，因此温度控制器的积分时间可以设置得短一些。    这种方法因为升、降速时间是固定的，无法与温度控制器的比例增益进行有机的配合，故灵敏度稍低。但由于温度本身的变化比较缓慢，在实际使用中，其效果能够满足要求。
